Actividad 4: finalizar el corte de las tres cajeras

En esta actividad, se finaliza el corte de las tres cajeras con una ruta de herramienta de Cajera 2D.

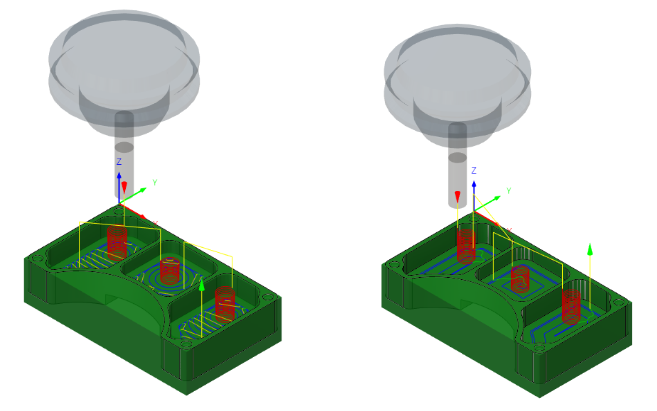

Se aplica la ruta de herramienta de Limpieza adaptativa 2D (izquierda). La ruta de herramienta de Cajera 2D se aplica en las tres cajeras (derecha)

Antes, que muestra la ruta de herramienta de Limpieza adaptativa 2D aplicada en las tres cajeras (izquierda). Después, que muestra la ruta de herramienta de Cajera 2D aplicada en las tres cajeras (derecha).

Requisitos previos

Pasos

  1. En el cuadro de diálogo Cajera 2D, asegúrese de que la herramienta plana n.º 1 de Ø1/4" siga seleccionada.

    1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 2D > Cajera 2D icono de cajera 2d.

    2. En la ficha Herramienta icono de la ficha herramienta, asegúrese de que la herramienta de fresa plana n.º 1 de Ø1/4" esté seleccionada.

  2. Seleccione las tres caras en la parte inferior de las cajeras.

    1. En el cuadro de diálogo Cajera 2D, seleccione la ficha Geometría icono de la ficha geometría.

    2. Haga clic en el botón Selección de cajera y seleccione las tres caras en la parte inferior de la pieza.

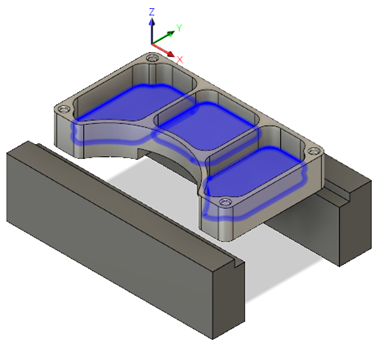

      Seleccionar las tres cajeras de la pieza

  3. Defina las pasadas para activar las Pasadas de acabado, con una Sobrepasada de 0,025 pulgadas, una Sobrepasada máxima de 0,125 pulgadas y una Velocidad de avance de acabado de 60 pulg./min. Asegúrese de anular la selección de Material a dejar.

    1. Seleccione la ficha Pasadas icono de la ficha pasadas.

    2. Active la casilla de verificación Pasadas de acabado.

    3. Confirme que la Sobrepasada esté establecida en 0,025 pulgadas.

    4. Asegúrese de que la Velocidad de avance de acabado está establecida en 60 pulg./min.

    5. Cambie la Sobrepasada máxima a 0,125 pulgadas.

    6. Desactive la casilla de verificación Material a dejar.

  4. Establezca la vinculación en una Distancia de suspensión máxima de 1,25 pulgadas. Active la opción Entrada y establezca el Radio de entrada guía horizontal, el Radio de entrada guía vertical y la Distancia de entrada lineal en 0,025 pulgadas. Cambie la Reducción de rampa máxima a 0,0625 pulgadas, establezca el Diámetro de rampa helicoidal y el Diámetro de rampa mínimo a 0,2375 pulgadas y cree la ruta de herramienta.

    1. Haga clic en la ficha Vinculación icono de la ficha vinculación.

    2. Defina la Distancia de suspensión máxima en 1,25 pulgadas.

    3. En el grupo Direcciones y transiciones, active la casilla de verificación Entrada.

    4. Defina el Radio de entrada guía horizontal en 0,025 pulgadas.

    5. Defina la Distancia de entrada lineal en 0,025 pulgadas.

    6. Defina el Radio de entrada guía vertical en 0,025 pulgadas.

    7. En el grupo Rampa, establezca el Reducción de rampa máxima en 0,625 pulgadas.

    8. Defina el Diámetro de rampa helicoidal en 0,2375 pulgadas.

    9. Defina el Diámetro de rampa mínimo en 0,2375 pulgadas.

    10. Haga clic en Aceptar para crear la ruta de herramienta.

Resumen de la actividad 4

En esta actividad, ha reutilizado una herramienta para aplicar una ruta de herramienta de Cajera 2D en las tres cajeras de la pieza.
