Actividad 5: cortar por desbaste el exterior de la pieza

En esta actividad, se utiliza una estrategia Limpieza adaptativa para cortar por desbaste el exterior de la pieza.

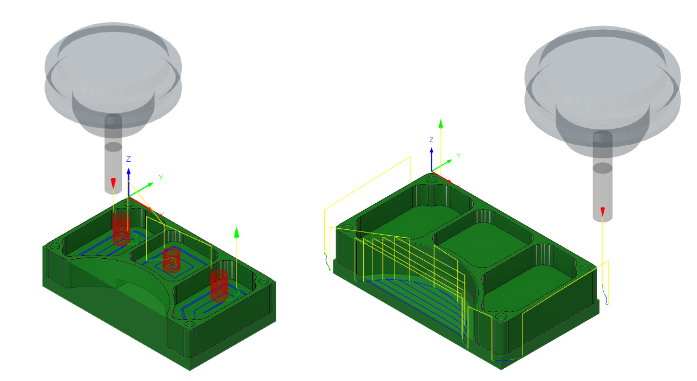

La ruta de herramienta de Cajera 2D se aplica en las tres cajeras (izquierda). La ruta de herramienta de Limpieza adaptativa 2D se aplica alrededor del exterior de la pieza (derecha).

Antes, que muestra la ruta de herramienta de Cajera 2D aplicada en las tres cajeras (izquierda). Después, que muestra la ruta de herramienta de Limpieza adaptativa 2D aplicada alrededor del exterior de la pieza (derecha).

Requisitos previos

Pasos

  1. En la paleta de comandos Adaptativo 2D, asegúrese de que la herramienta de fresa plana n.º 1: Ø1/4" siga seleccionada.

    1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 2D > Limpieza adaptativa 2D icono de limpieza adaptativa 2d.

    2. En el icono de la ficha Herramienta icono de la ficha herramienta, asegúrese de que la herramienta de fresa plana n.º 1 de Ø1/4" esté seleccionada.

  2. Seleccione el perfil de la pieza. Esto proporciona la geometría que debe seguir la ruta de herramienta.

    1. Haga clic en la ficha Geometría icono de la ficha geometría.

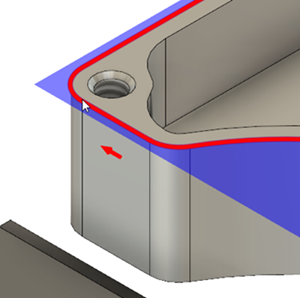

    2. Asegúrese de que el botón Selección de cajera esté activo y haga clic en el perfil exterior de la pieza, tal como se muestra en la imagen siguiente:

      adaptativo 2d

      Sugerencia: Puede ser útil para primero ampliar una esquina de la pieza para facilitar la selección del perfil.
  3. Para asegurarse de que la herramienta penetre completamente a través del material, reduzca la altura inferior a 0,01 pulgadas e inicie el cálculo.

    1. Haga clic en la ficha Alturas icono de la ficha alturas.

      Referencia de alturas

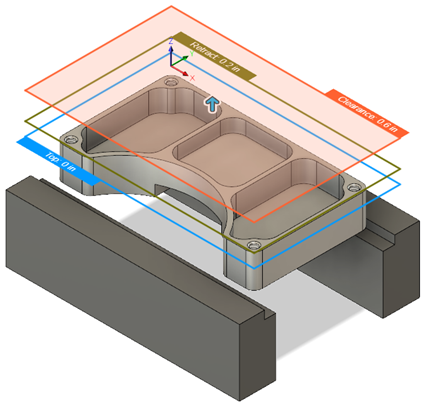

      El plano naranja superior representa la Altura del espacio libre. El plano verde oliva representa la Altura de retracción. El plano celeste es la Altura superior.

    2. En el grupo Altura inferior, seleccione Parte inferior del modelo en el menú desplegable Desde.

    3. Establezca el Desfase en -0,01 pulgadas.

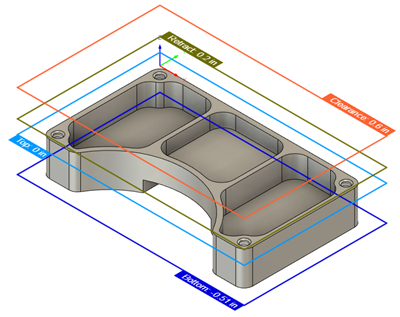

      configurar la altura inferior

    4. Haga clic en Aceptar para crear la ruta de herramienta.

Resumen de la actividad 5

En esta actividad, ha reutilizado una herramienta para aplicar una ruta de herramienta de Limpieza adaptativa 2D alrededor del exterior de la pieza.

La ruta de herramienta de Cajera 2D se aplica en las tres cajeras (izquierda). La ruta de herramienta de Limpieza adaptativa 2D se aplica alrededor del exterior de la pieza (derecha).

Antes, que muestra la ruta de herramienta de Cajera 2D aplicada en las tres cajeras (izquierda). Después, que muestra la ruta de herramienta de Limpieza adaptativa 2D aplicada alrededor del exterior de la pieza (derecha).
