Actividad 9: para mecanizar empalmes con fresado de lápiz

En esta actividad, utilizará una estrategia Lápiz. Se utiliza una fresa de bola de 6 mm para el acabado de las rutas de herramienta, pero los empalmes entre la base y los soportes para fiador tienen un radio de 4 mm. Se utilizan pasadas de Lápiz paralelas para mecanizar los empalmes.

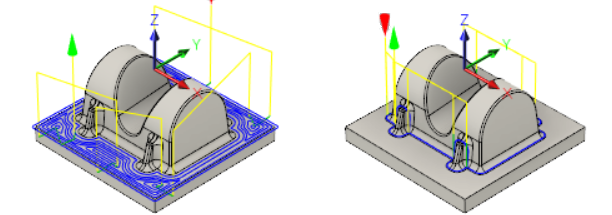

Pieza con Limpieza horizontal aplicada (izquierda). Pieza después de utilizar el fresado de Lápiz para empalmes (derecha).

Requisitos previos

• Ha aplicado una estrategia horizontal para mecanizar la base de la pieza (Actividad 8).

Pasos

1. En el cuadro de diálogo Lápiz, seleccione la herramienta esférica 21 - Ø6 mm.

   1. En la barra de herramientas de Fabricación, en la pestaña de Fresado, seleccione 3D > Lápiz .
   2. En la ficha Herramienta , haga clic en Seleccionar para acceder a la biblioteca de herramientas.
   3. Seleccione la herramienta Bola #21 - Ø6 mm en la biblioteca Tutorial4.
   4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.

2. Especifique las pasadas de mecanizado.

   1. Haga clic en la ficha Pasadas .

   2. Defina Sobreespesor en: 1,2 mm Nota: El parámetro Sobreespesor se utiliza en Inventor HSM Pro para generar pasadas de lápiz donde no existirían para la herramienta especificada. Aquí el radio de la herramienta de 3 mm es menor que el radio de empalme de 4 mm. Con el valor de Sobreespesor establecido en 1,2 mm, las pasadas de lápiz se generan para un radio de herramienta mayor y se utilizan para guiar la herramienta más pequeña hacia los empalmes.

   3. Defina Sobrepasada en: 0.03 mm

   4. Defina el valor de Número de sobrepasadas en: 5

   5. Active la casilla de verificación Material a dejar.

   6. Defina Material radial a dejar en: 0,05 mm

   7. Defina Material axial a dejar en 0,05 mm Este valor se debe actualizar automáticamente.

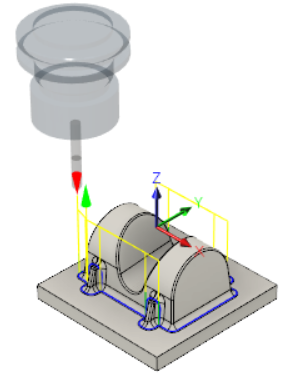

   8. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. Aparece una vista preliminar en el lienzo.



Resumen de la actividad 9

En esta actividad, ha utilizado una estrategia Lápiz para mecanizar los empalmes de la pieza.
