Actividad 8: para mecanizar la superficie base con Horizontal

En esta actividad, utilizará una estrategia horizontal para borrar las superficies base para garantizar que son perfectamente horizontales.

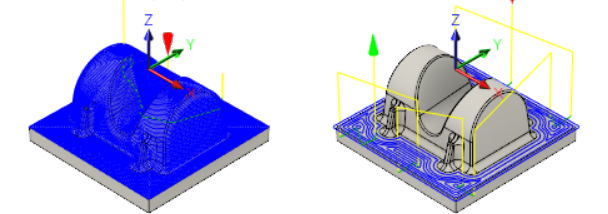

antes y después

Pieza con festoneado aplicada para el acabado (izquierda). Pieza después de utilizar Horizontal para mecanizar la base (derecha).

Requisitos previos

Ha aplicado una estrategia Festonear como operación de acabado en la pieza (Actividad 7).

En el cuadro de diálogo Horizontal, seleccione la herramienta de punta redonda de 13 - Ø6 R1 mm.
1. En la barra de herramientas Fabricación, en la pestaña Fresado, seleccione 3D > Horizontal .
2. En la ficha , haga clic en Seleccionar.
3. Seleccione la herramienta Cubrejuntas #13 - Ø6 R1 mm en la biblioteca Tutorial4.
4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.
Para evitar el mecanizado de la parte superior de la pieza y las pequeñas áreas planas de las aristas de la pieza, limite el rango de profundidad para mecanizar solo la cara plana inferior.
1. Haga clic en la ficha Alturas .
2. En el menú desplegable Altura superior, elija Selección.

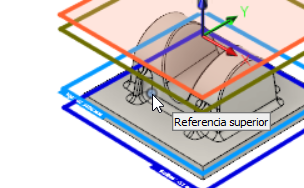

3. Para la referencia superior, seleccione uno de los vértices por encima del empalme inferior, como se muestra en la imagen siguiente:
Especifique las pasadas de mecanizado.
1. Haga clic en la ficha Pasadas .
2. Cambie Tolerancia a 0,02 mm.
3. Defina Desviación de suavizado en: 1 mm
4. Active la casilla de verificación Material a dejar. Esta operación mecaniza hacia abajo hasta la forma final de la pieza, sin ninguna tolerancia de material.
5. Defina Material radial a dejar en: 0 mm
6. Defina Material axial a dejar en: 0 mm Este valor se debe actualizar automáticamente).

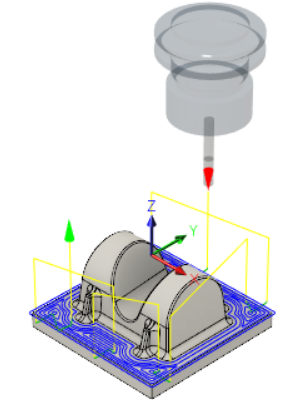

7. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. Se calcula la ruta de herramienta y aparece una vista preliminar en el lienzo.

En esta actividad, ha utilizado una estrategia horizontal para mecanizar la superficie base.
