Actividad 7: para utilizar Festonear en una operación de acabado

En esta actividad, utilizará una estrategia Festonear para finalizar la pieza. Ahora hay 0,1 mm de material restante en la mayor parte de la pieza. Hay un poco más sobre las superficies base, dentro de los empalmes de 4 mm, y en la parte inferior de los empalmes en las superficies base.

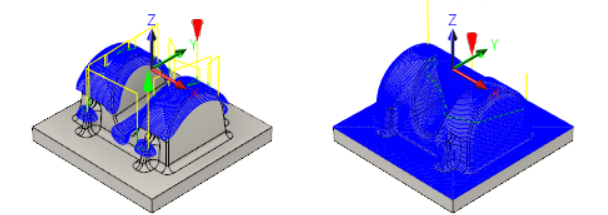

Pieza con festoneado aplicada para áreas superficiales (izquierda). Pieza después de utilizar Festonear para acabado (derecha).

Requisitos previos

• Ha aplicado una estrategia Festonear para mecanizar áreas superficiales de la pieza (Actividad 6).

Pasos

1. En el cuadro de diálogo Festonear, seleccione la herramienta Esfera Ø6mm.

   1. En la barra de herramientas de Fabricación, en la pestaña de Fresado, seleccione 3D > Festonear .

   2. En la ficha Herramienta , haga clic en Seleccionar para acceder a la biblioteca de herramientas.

   3. Seleccione la herramienta Bola #21 - Ø6 mm en la biblioteca Tutorial4.

   4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.

      Nota: El rango de inclinación estaba limitado en las operaciones anteriores para limitar el mecanizado a las áreas empinadas. En esta operación, se desea mecanizar toda la pieza en una sola vez para obtener una cantidad restante de material coherente. El mecanizado se lleva a cabo hacia abajo hasta el área plana de la pieza, con la consiguiente omisión de la base rectangular.

2. Especifique las pasadas de mecanizado.

   1. Haga clic en la ficha Pasadas .
   2. Defina Tolerancia en: 0,02 mm
   3. En el menú desplegable Dirección interior/exterior, seleccione Interior -> exterior.
   4. Defina Sobrepasada en: 1 mm
   5. Active la casilla de verificación Material a dejar.
   6. Defina Material radial a dejar en: 0,05 mm
   7. Defina Material axial a dejar en 0,05 mm Este valor se debe actualizar automáticamente.

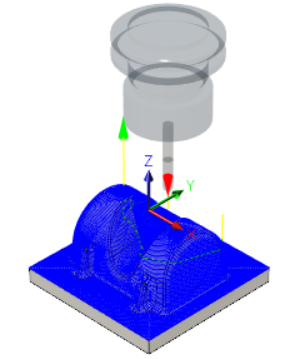

   8. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. Aparece una vista preliminar en el lienzo.

Resumen de la actividad 7

En esta actividad, ha utilizado una estrategia Festonear como operación de acabado en la pieza.
