En esta actividad, se perforan con taladro los dos agujeros pequeños en las esquinas superior izquierda y derecha de la pieza de trabajo.
Inicie una nueva operación de Taladrado y cree una herramienta de taladrado.
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Taladrado > Taladro .
Se abre el cuadro de diálogo Taladro.
En la ficha Herramienta , haga clic en Seleccionar.
Se abre la biblioteca de herramientas.
Haga clic en Nueva herramienta .
En la lista Nueva herramienta, en Perforación de agujero, haga clic en Taladrado.
En la ficha Cortador, en el grupo Geometría, defina el Diámetro en 5.
Cuando edita el parámetro, este aparece en la vista de herramienta con la flecha azul.
Para poder cortar toda la altura de la pieza, cambie la Longitud del surco a 22 mm.
Haga clic en el botón Aceptar para crear la herramienta.
Seleccione la herramienta creada y cierre la herramienta del cuadro de diálogo haciendo clic en Seleccionar.
Seleccione la geometría de los dos agujeros que se van a taladrar.
En el cuadro de diálogo Taladro, haga clic en la ficha Geometría .
Compruebe que la opción Modo de selección esté definida como Caras seleccionadas y que la opción Caras del agujero esté activa y establecida en Seleccionar.

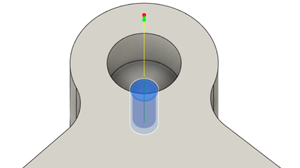

Si es necesario, ajuste la vista y seleccione la cara cilíndrica del agujero de diámetro de menor tamaño de la pieza.
Seleccione la casilla de verificación Seleccionar el mismo diámetro.

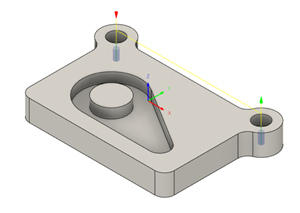

De esta forma, se selecciona automáticamente el agujero con tamaño idéntico en el extremo opuesto de la pieza.
Perfore la pieza y asegúrese de compensar la punta de la herramienta.
Haga clic en la ficha Alturas .
En Altura inferior, seleccione la casilla de verificación Taladrar con la punta hasta el final.
Establezca el valor de Profundidad de entrada a 1 mm.
Seleccione el tipo de ciclo de taladrado.
Haga clic en la ficha Ciclo .
Defina el Tipo de ciclo en Rotura de viruta: retracción parcial.
Haga clic en Aceptar para iniciar el cálculo.
En esta actividad, ha calculado las rutas de herramienta de los dos agujeros de taladro pequeños en las esquinas superior izquierda y derecha de la pieza de trabajo.

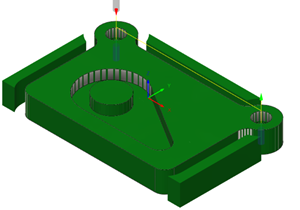

La ruta de herramienta calculada con el material en proceso se muestra a continuación.
La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, movimientos de entrada/salida verdes, movimientos de corte azules y una flecha verde al final.
