Actividad 4: mecanizar los escariados

En esta actividad, se mecanizan los dos escariados en las esquinas superiores izquierda y derecha de la pieza.

Requisitos previos

Pasos

  1. En el cuadro de diálogo Mandrinado, seleccione la herramienta plana n.º 2 de Ø8 mm.

    1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 2D > Mandrinado icono de mandrinado.

      Se abre el cuadro de diálogo Mandrinado.

    2. Seleccione la ficha Herramienta icono de la ficha herramienta.

    3. Asegúrese de que la herramienta plana n.º 2 de Ø8 mm siga siendo la herramienta activa.

  2. Seleccione la geometría de las dos áreas de mecanizado escariadas.

    1. En el cuadro de diálogo Mandrinado, haga clic en la ficha Geometría imagen.

    2. Asegúrese de que el botón Selecciones de cara circular esté activo y definido en Ninguna (indica Seleccionar).

    3. Seleccione la cara cilíndrica superior en el lado izquierdo de la pieza.

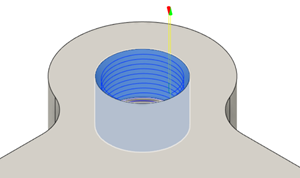

      Si es necesario, amplíe el agujero grande superior.

      imagen

    4. Seleccione la cara cilíndrica superior en el lado derecho de la pieza.

      Hay que seleccionar dos caras.

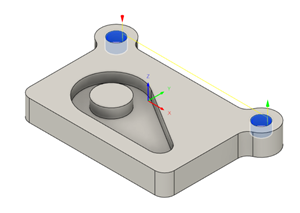

      dos caras seleccionadas

  3. Defina el paso para el corte de profundidad.

    1. Haga clic en la ficha Pasadas icono de la ficha pasadas.

    2. Asegúrese de que la opción Usar ángulo de rampa está desactivada.

      El cuadro Paso debería estar visible.

    3. Defina el Paso en 2 mm.

      Esta es la profundidad por revolución.

    4. Haga clic en Aceptar para iniciar el cálculo.

Resumen de la actividad 4

En esta actividad, ha creado una ruta de herramienta de Mandrinado para despejar los agujeros escariados.

La ruta de herramienta calculada con el material en proceso se muestra a continuación.

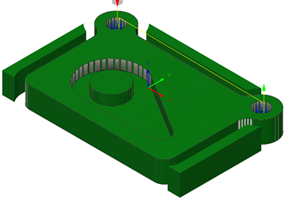

ruta de herramienta y material en proceso

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, movimientos de entrada/salida verdes, movimientos de corte azules y una flecha verde al final.
