Actividad 4: Desbaste de la cavidad

En esta actividad, utilizaremos la estrategia Limpieza adaptativa para desbastar la masa de material de la cavidad.

La limpieza adaptativa es una estrategia moderna de mecanizado de alta velocidad (HSM) diseñada para el desbaste. Los parámetros de definición de Limpieza adaptativa son los parámetros Carga óptima y Reducción. Las estrategias de desbaste convencional requieren que el usuario defina la carga (o sobrepasada) y la reducción para la peor situación posible. Limpieza adaptativa permite utilizar los valores máximos recomendados proporcionados por el proveedor de la herramienta. No se superará la carga máxima especificada.

La Carga máxima es la Carga óptima + la Desviación de la carga.

Requisitos previos

• Actividad 3 completada.

Pasos

1. Inicie una nueva operación adaptativa 3D y, en la biblioteca Herramientas de aprendizaje (Métrico), seleccione el cubrejuntas R1 #11 - Ø10 mm.

   1. En la barra de herramientas Fabricación, en la pestaña Fresado, seleccione 3D > Limpieza adaptativa .
   2. En la imagen de la pestaña de , haga clic en Seleccionar. Se abre la biblioteca de herramientas.
   3. En la biblioteca, seleccione Biblioteca de Fusion > Herramientas de aprendizaje (Métrico).
   4. En la lista, seleccione Fresa con punta redonda #11 - Ø10 mm R1.
   5. Haga clic en Seleccionar.

2. Selección del material mecanizable.

   1. En la paleta de comandos Limpieza adaptativa, haga clic en la de la ficha Geometría.
   2. Curvas de nivel del material debe estar activado por defecto.
   3. Mecanizado de apoyo debe estar activado por defecto. La ruta de herramienta se calcula en función del tamaño del bloque y cualquier material que ya se haya eliminado.
   4. En la lista desplegable Origen, seleccione De operaciones anteriores. De este modo, se tendrá en cuenta el material eliminado en la operación anterior y se eliminará el corte de nuevo en esas mismas áreas.

3. Configuración de corte de profundidad, carga óptima y material a dejar.

   1. Haga clic en la de la ficha Pasadas.
   2. Carga óptima controla el paso lateral XY. No es necesario realizar ningún cambio.
   3. Reducción de desbaste máxima controla los cortes de profundidad. No es necesario realizar ningún cambio.
   4. Defina Material a dejar Radial y axial en 0,5 mm.
   5. Haga clic en Aceptar para iniciar el cálculo.

Resumen de la actividad 4

En esta actividad ha seleccionado una operación de desbaste de Limpieza adaptativa 3D, ha seleccionado una herramienta de biblioteca, ha definido las opciones de Mecanizado de apoyo, ha definido el paso lateral de corte, la profundidad del paso y el material que se va a dejar.

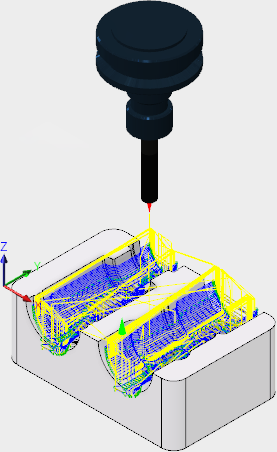

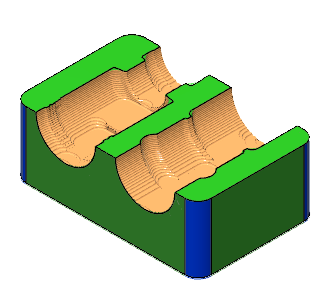

La ruta de herramienta calculada se muestra a continuación.	La ruta de herramienta simulada se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, un movimiento de entrada/salida verde, movimientos de corte azules y una flecha verde al final.
