Actividad 10: roscar los cuatro agujeros

En esta actividad, se utiliza la operación de Taladro para crear roscas roscando los cuatro agujeros.

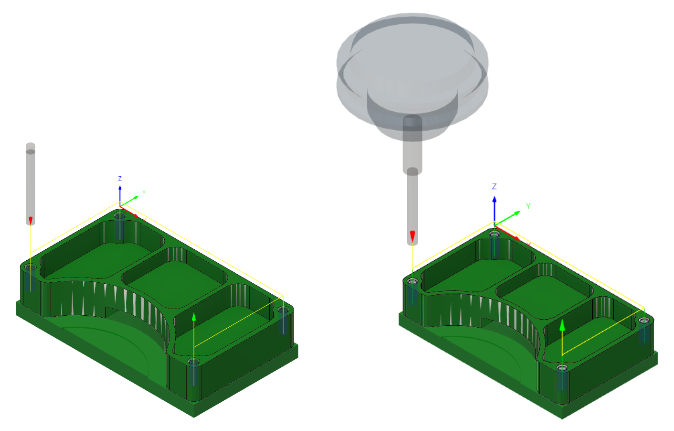

Antes, que muestra la ruta de herramienta de Taladro aplicada en los cuatro agujeros (izquierda). Después, que muestra la ruta de herramienta de Taladro con el ciclo de roscado aplicada en los cuatro agujeros (derecha).

Requisitos previos

• Actividad 9 completada.

Pasos

1. Seleccione la n.º 5 de Ø0,138" (rosca derecha).

   1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione Taladrado > Taladro .

   2. En la ficha Herramienta , haga clic en Seleccionar para elegir una nueva herramienta.

   3. En la lista Documentos > Aprendizaje de fresado adaptativo 2D v1, seleccione la n.º 5 de Ø0,138" (rosca derecha).

   4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.

2. Seleccione las caras de los agujeros roscados.

   1. Seleccione la ficha Geometría .

   2. En el menú desplegable Modo de selección, confirme que está seleccionada la opción Caras seleccionadas.

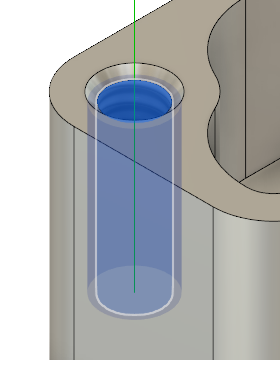

   3. Asegúrese de que el botón Caras del agujero esté activo y seleccione la cara de uno de los agujeros roscados.



   4. Active la casilla de verificación Seleccionar el mismo diámetro.

      Los otros tres agujeros restantes se seleccionan automáticamente.

3. Defina el tipo de ciclo de taladrado en Roscado a derecha y, a continuación, inicie el cálculo.

   1. Seleccione la ficha Ciclo .

   2. En el menú desplegable Tipo de ciclo seleccione Roscado a derecha.

   3. Haga clic en Aceptar para crear la ruta de herramienta.

Resumen de la actividad 10

En esta actividad, ha seleccionado una herramienta y aplicado una ruta de herramienta de Taladro en los cuatro agujeros roscados.

Antes, que muestra la ruta de herramienta de Taladro aplicada en los cuatro agujeros (izquierda). Después, que muestra la ruta de herramienta de Taladro con el ciclo de roscado aplicada en los cuatro agujeros (derecha).
