Editor de plantillas de agujeros

El Editor de plantillas de agujeros permite definir y administrar plantillas de mecanizado de agujeros directamente en Fusion. Posibilita lograr flujos de trabajo de mecanizado y reconocimiento de agujeros más precisos y automatizados. Esta herramienta es especialmente útil cuando se trabaja con geometrías de agujero complejas o personalizadas que requieren estrategias de mecanizado específicas.

Firmas de agujero expandidas

Cree firmas detalladas mediante segmentos de cilindro, cono y toroide. Las cotas de cada segmento pueden ser específicas, estar dentro de un rango o cualquier tamaño. Se actualiza una vista preliminar gráfica durante la edición.

Coincidencia de color, hilo y PMI

Si lo desea, restrinja la coincidencia según el color del modelo, la designación de rosca en segmentos de cilindro o las cotas y tolerancias basadas en PMI.

Seleccionar y vista preliminar

Seleccione un trazado de agujero directamente en el modelo y obtenga una vista preliminar de los agujeros que coinciden con el trazado.

Prioridad de la plantilla

Asigne una prioridad para controlar qué plantilla coincide primero cuando se aplican varias plantillas.

Control de operaciones

Añada, elimine, reordene y edite las operaciones utilizadas por la plantilla, incluida la selección de una herramienta específica para una operación.

Crear plantilla de agujero en Biblioteca de plantillas

1. Asegúrese de que la función de vista preliminar Editor de plantillas de agujeros esté activada en el cuadro de diálogo Preferencias.

2. En la barra de herramientas del área de trabajo Fabricación, en cualquier ficha, haga clic en Administrar > Biblioteca de plantillas.

   Se abre el cuadro de diálogo Biblioteca de plantillas.

3. En la Biblioteca de plantillas, haga clic en Local en la sección Mis plantillas.

4. Haga clic en Crear nuevo para crear una Nueva plantilla de agujeros o Nueva plantilla de agujeros a partir de la selección.

   • Nueva plantilla de agujeros: crea una nueva plantilla de agujeros sin ninguna geometría predefinida.

   • Nueva plantilla de agujeros a partir de selección: crea una nueva plantilla de agujeros basada en el agujero seleccionado en el lienzo.

     Se abre el cuadro de diálogo Crear plantilla de agujeros.

5. En la ficha General, especifique el Color de visualización, la Tolerancia de coincidencias y la Prioridad de la plantilla.

   • Color de visualización: el color que selecciona aquí se utiliza para distinguir visualmente la plantilla de agujero en el lienzo en Reconocimiento de agujeros, lo que facilita su identificación durante las operaciones de mecanizado.
   • Tolerancia de coincidencias: esta tolerancia se utiliza para comprobar si la firma de la plantilla coincide con un agujero del modelo, en lugar de utilizarse para el mecanizado.
   • Prioridad de la plantilla: esta prioridad se utiliza cuando varias plantillas coinciden con un agujero. Utilícela para dar una mayor prioridad a una plantilla más específica y a otras plantillas generales una prioridad menor.

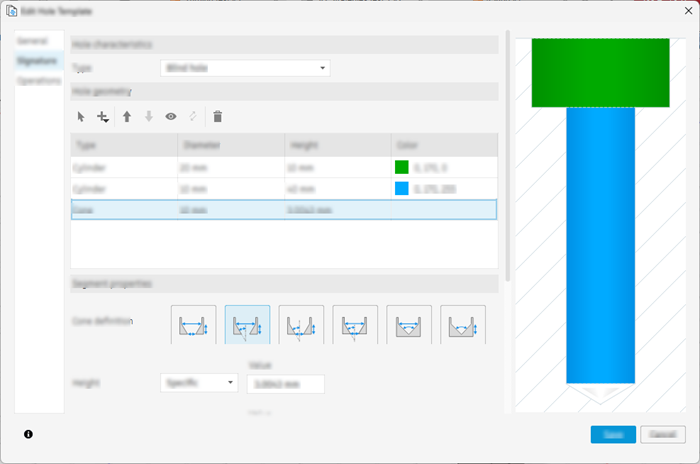

6. En la ficha Firma, defina cada segmento del agujero especificando parámetros como diámetro, altura de segmento, tipo de hilo y otros atributos relevantes. Las cotas de un segmento se pueden establecer para que sean específicas, se encuentren dentro de un rango o tengan un tamaño determinado.



7. En la ficha Operaciones, defina las operaciones de mecanizado que se aplican a cada segmento del agujero. Esto permite una configuración completa del proceso de mecanizado de agujeros.

8. Haga clic en Guardar.

   La nueva plantilla de agujeros está ahora disponible en la Biblioteca de plantillas y se puede utilizar en la estrategia de reconocimiento de agujeros.
