Estrategia de reconocimiento de agujeros
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
La estrategia Reconocimiento de agujeros automatiza el proceso de creación de operaciones de mecanizado de agujeros.
Esta función puede evaluar varios tamaños de agujeros para determinar el mejor tipo de operación de taladrado que se puede aplicar. Puede crear automáticamente varias operaciones para cada agujero. Los agujeros de cualquier plano se pueden evaluar para el mecanizado.
El taladrado automático se aplica a 2 planos.
Reconocimiento de agujeros automatiza el proceso de creación de operaciones de mecanizado de agujeros. El modelo se analiza en busca de cilindros y se asigna una Acción a esos cilindros. Puede anular la selección de un tipo de acción diferente. Las acciones serán una combinación de punteado, taladrado, escariado, mandrinado, roscado o escariado.
La salida de ciclo predeterminado en el código CN final depende del posprocesador seleccionado y de las prestaciones de las máquinas.
Agujeros parciales
La estrategia de Reconocimiento de agujeros también puede reconocer agujeros parciales. Los agujeros parciales son agujeros que tienen aristas que los intersecan.
Agujero parcial (izquierda). Agujero normal (derecha)
Al seleccionar la casilla de verificación Incluir agujeros parciales, se incluyen los agujeros parciales en la selección:
En el caso de los agujeros con varios segmentos, una arista debe intersecar todos los segmentos para que el agujero se reconozca como agujero parcial. Si una arista interseca solo algunos de los segmentos, el agujero se reconoce como agujero normal.

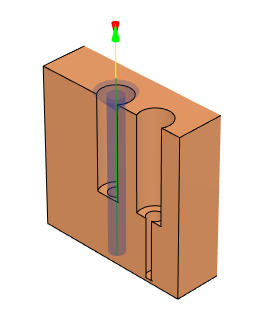

Opción Incluir agujeros parciales desactivada

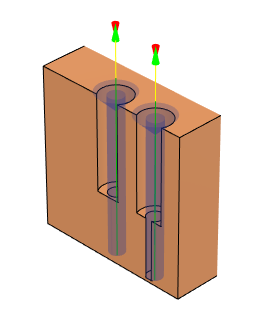

Opción Incluir agujeros parciales seleccionada
