Estrategias de desbaste 3+2
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
La estrategia Desbaste 3+2 (anteriormente conocida como Limpieza 3+2) elimina material desde varias orientaciones 3+2 fijas en una única ruta de herramienta. Puede llegar a áreas y zonas sobresalientes en las que, de lo contrario, el soporte de la herramienta bloquearía el acceso. Esto reduce el esfuerzo de configuración y programación en comparación con la programación de cada dirección de mecanizado individualmente.
La herramienta posiciona los ejes de rotación en ángulos específicos y los mantiene bloqueados durante los movimientos de corte. Esto proporciona una orientación fija de la herramienta con una rigidez mayor que el fresado simultáneo de 5 ejes. También se obtiene un mayor control sobre el mecanizado seguro alrededor de los accesorios y las áreas limitadas por el portaherramientas. La estrategia genera movimientos de unión eficientes entre las direcciones de mecanizado.

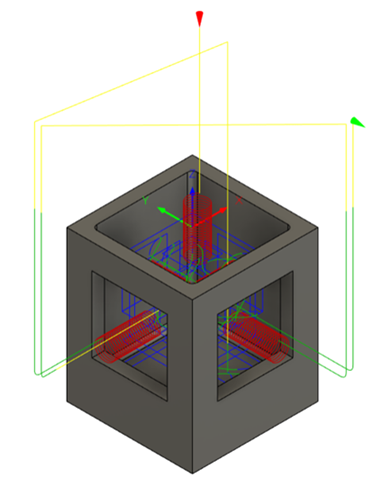

El desbaste 3+2 en una única ruta de herramienta elimina material mecanizando en distintas direcciones.
Opción de estilo de ruta de herramienta
La estrategia Desbaste 3+2 admite tres estilos de desbaste:
- Desbaste de desfase (anteriormente conocido como Cajera): desbaste con estilo de desfase, similar a la estrategia Festoneado. Útil para piezas grandes con geometría compleja al mecanizar con herramientas de insertos indexables y de corte de avance alto. Estas herramientas suelen tener diámetros más grandes que permiten pasos laterales más grandes.
- Paralelo: desbaste con estilo ráster y movimientos principalmente rectilíneos. Útil para piezas grandes con materiales de apoyo más blandos, como espumas y resinas. Más eficiente al cortar en ambas direcciones.
- Desbaste adaptativo: desbaste con estilo adaptativo, útil para piezas más pequeñas con geometría más sencilla que se benefician de reducciones mayores. Al seleccionar Desbaste adaptativo, también puede utilizar opciones que ayudan a evitar daños en la herramienta al mecanizar paredes finas.
Orientaciones de la herramienta
Para ayudarle a especificar las orientaciones de la herramienta más adecuadas para piezas complejas, la estrategia ofrece un alto grado de automatización. Puede seleccionar entre tres modos de selección de eje de la herramienta:
- Automático: Fusion determina orientaciones de herramienta basándose en criterios de búsqueda. Útil para piezas complejas. Este modo está totalmente automatizado, pero es posible que no ofrezca la ruta de herramienta más eficiente.
- Semiautomático: utiliza las orientaciones definidas en primer lugar y busca orientaciones adicionales para eliminar más material.
- Selección: utiliza las orientaciones especificadas seleccionando caras en la pieza. Útil para piezas prismáticas en las que se pueden elegir orientaciones eficaces mediante inspección.
Tipos de mecanizado
Según las capacidades de la máquina y los requisitos de la pieza, con la estrategia Desbaste 3+2 puede generar rutas de herramienta de 3 o 5 ejes:
- 5 ejes: la opción por defecto. Los movimientos de corte utilizan ejes 3+2. Los movimientos de vinculación entre orientaciones utilizan movimiento simultáneo de 5 ejes, de forma similar a otras estrategias multieje como Plano y Desbarbado.
- Polar: la ruta de herramienta parece una ruta de herramienta de 3 ejes, pero utiliza rotaciones alrededor del eje rotacional de la máquina en lugar de movimientos X e Y. Resulta útil cuando el recorrido en X e Y es limitado, pero la tabla puede rotar en torno a Z para alcanzar una mayor parte de la pieza. Para obtener más información, consulte Mecanizado polar.
- 3 ejes: mecaniza las áreas definidas con un contorno de mecanizado. Resulta útil cuando desea limitar la ruta de herramienta a regiones específicas de la pieza. Este modo ofrece otra opción de desbaste además de las estrategias nativas Desbaste de desfase 3D y Desbaste adaptativo 3D.
Fijación virtual
Para rutas de herramienta de 5 ejes, puede utilizar Accesorio virtual en la ficha Alturas para limitar la ruta de herramienta cuando sea necesario. El accesorio virtual impide que las orientaciones 3+2 caigan más allá de la pieza, como cuando la herramienta se desplaza más de 90 grados por debajo de la pieza.
El accesorio virtual utiliza un recuadro de selección en función de la geometría de la pieza. Defina la altura y la extensión lateral del límite. Puede desfasar el cuadro para hacerlo más pequeño o más grande. La herramienta no puede moverse a través del recuadro de selección, pero puede moverse por debajo de la altura del accesorio virtual fuera del cuadro, como cuando se mecaniza desde un ángulo. Esto difiere de Altura inferior, que es una plano que bloquea todos los movimientos de corte por debajo de ella.
Por ejemplo, un desfase de -100 mm impide que la herramienta pase por debajo de la pieza. Un desfase de 0 hace coincidir la ruta de la herramienta con el tamaño exacto de la pieza.
