Mecanizar planos inclinados
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 3D > Plano.
Se abre el cuadro de diálogo Plano.
Complete los pasos necesarios para seleccionar una herramienta, definir los contornos de mecanizado y configurar las alturas.
Nota: Cuando se utiliza el mecanizado de restos, la herramienta utilizada en esta operación suele ser menor que la herramienta utilizada en operaciones anteriores.En la ficha Varios ejes, active la casilla de verificación Mecanizar planos inclinados.
Seleccione una opción del menú desplegable Referencia del eje de herramienta para especificar desde dónde se deben medir los ángulos de inclinación de la herramienta.
Especifique un Ángulo de inclinación mínimo.

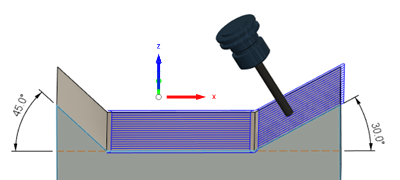

En el siguiente ejemplo, el Ángulo de inclinación mínimo se establece en 0 grados y el Ángulo de inclinación máximo se establece en 30 grados. Esto significa que la herramienta puede inclinarse entre 0 y 30 grados alrededor de la Referencia del eje de herramienta, lo que da como resultado el mecanizado de áreas planas que están entre 0 y 30 grados desde la horizontal.
inclinación de 30 grados desde la referencia del eje de herramientaSugerencia: Si desea mecanizar solo áreas inclinadas, introduzca un Ángulo de inclinación mínimo mayor que 0 grados.Especifique un Ángulo de inclinación máximo.
