Duplicar componentes para fabricación aditiva

Asegúrese de que tiene una configuración aditiva con una máquina aditiva seleccionada.

En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Modificar > Duplicar .

Se abre el cuadro de diálogo Duplicar.

Por defecto, si la configuración activa solo contiene un componente, ese componente se selecciona automáticamente. Si la configuración contiene varios componentes, en el lienzo, seleccione el que quiere copiar. Para seleccionar un componente en el navegador, navegue hasta el nodo del modelo de fabricación que utiliza la configuración actual y haga clic en el componente seleccionado. Para seleccionar varios componentes, haga clic en cada uno de ellos mientras mantiene presionada la tecla Mayús.

Seleccione una opción Colocar copias para determinar el método de distribución:

• En la misma ubicación para colocar duplicados en la misma posición que los originales.
• En matriz (forma real) para colocar copias a distancias iguales en una disposición compacta a lo largo de un eje seleccionado del sistema de coordenadas de la máquina.
• A lo largo del eje XYZ (recuadro de selección) para colocar copias a distancias iguales a lo largo de uno, dos o tres ejes del sistema de coordenadas de la máquina.

Si elige la opción En matriz (forma real) o la opción En la misma ubicación, especifique la Cantidad para determinar el recuento de copias de cada componente después de la operación Duplicar, incluidas las originales. Si establece la Cantidad en 1, la operación no añade ninguna copia de componente al modelo.

Si selecciona la opción En matriz (forma real):

1. Especifique la Dirección a lo largo de la cual se distribuirán las copias.
2. (Opcional) Seleccione Voltear para invertir la dirección de la distribución a lo largo del mismo eje.
3. Especifique el Espaciado de piezas para determinar la separación mínima entre copias de componentes de la matriz.
4. (Opcional) Defina Tamaño de vóxel en Personalizado y ajuste los parámetros para equilibrar la eficacia de los resultados con el tiempo de cálculo necesario. Con un tamaño de vóxel más bajo, el espacio entre los componentes de la matriz se acerca al valor especificado en Espaciado de piezas.

Si selecciona la opción A lo largo del eje XYZ (recuadro de selección):

1. Defina la Cantidad de componentes que se colocarán a lo largo de cada eje. La cantidad incluye el original más las copias.
2. Especifique el Espaciado de piezas medido entre los recuadros de selección de los componentes.
3. (Opcional) Seleccione Voltear para invertir la dirección de distribución de las copias a lo largo del mismo eje.

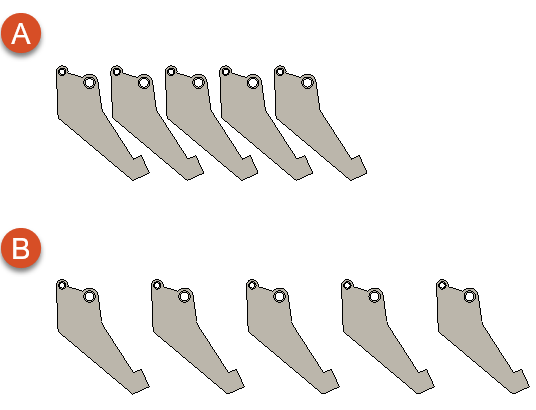

Ejemplo de componentes duplicados a lo largo de un solo eje mediante la opción En matriz (forma real) (A) y la opción A lo largo del eje XYZ (recuadro de selección) (B), con el mismo valor de Espaciado de piezas aplicado

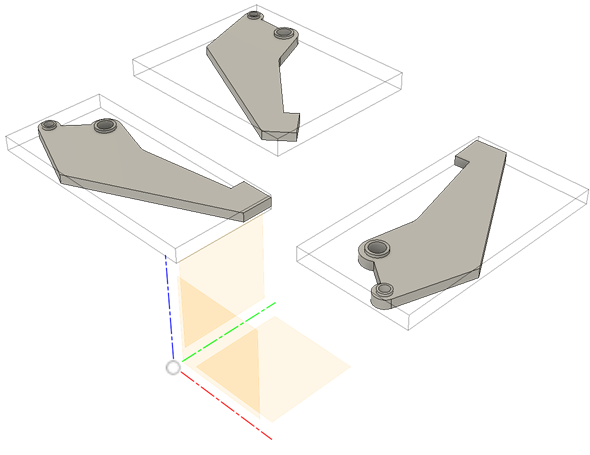

Sugerencia: El recuadro de selección utilizado en el método A lo largo del eje XYZ es un cuadro virtual que adquiere sus cotas de la extensión del componente a lo largo de cada eje del sistema de coordenadas de la máquina. El tamaño y la forma del recuadro dependen de la forma en que se gira el componente seleccionado en relación con la plataforma de la máquina. Para colocar las copias de componentes más juntas, utilice la herramienta Mover para rotar el componente de forma adecuada antes de abrir el cuadro de diálogo Duplicar.

Haga clic en Aceptar.

Se añaden copias de los componentes seleccionados al modelo de fabricación.
