Organizar componentes para fabricación aditiva

Asegúrese de que tiene una configuración aditiva con una máquina aditiva seleccionada.

En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Posición > Organización .

Se abre el cuadro de diálogo Organización aditiva con la ficha Objetos seleccionada.

Por defecto, todos los componentes de la configuración se seleccionan automáticamente. La lista de componentes se muestra en el cuadro de diálogo. Si desea cambiar la selección, en el lienzo, haga clic en los componentes para seleccionarlos o anularlos.

Seleccione un Tipo de organización para determinar cómo se organizan los componentes seleccionados en el volumen de construcción de la máquina aditiva. Seleccione:

• Organización 2D (forma real) para colocar componentes en una sola capa de la plataforma de construcción.
• Organización 3D (forma real) para optimizar la colocación en función de la forma real de los componentes para obtener una densidad de compactación mayor.

Seleccione un Tipo de ordenación para controlar cómo se priorizan los componentes cuando no se pueden ajustar todos en una única configuración. Seleccione:

• Prioridad para especificar niveles de prioridad para cada componente que se quiera organizar.
• Volumen para ordenar automáticamente los componentes en función de su volumen, de mayor a menor.
• Manual para especificar el orden exacto en que se organizan los componentes. Ordénelos en la tabla de componentes, de arriba abajo.

Seleccione una opción de Colocación:

• Centro coloca el primer componente en el centro de la plataforma de construcción y los componentes posteriores se colocan alrededor de ella de forma circular.

• Esquina inferior izquierda coloca el primer componente cerca de la esquina inferior izquierda del volumen de construcción y los componentes posteriores se colocan a lo largo del eje X, luego en el eje Y y, por último, en el eje Z.

Si ha seleccionado el Tipo de orden de Prioridad, en la tabla de componentes, establezca el nivel de Prioridad para cada componente. Los que tienen niveles de prioridad más altos tienen preferencia en la disposición.

(Opcional) Ajuste la configuración de copia y rotación:

1. En el grupo Crear copias introduzca un multiplicador Cantidad global.

   Sugerencia: Puede modificar esta configuración global para componentes individuales en la columna Cantidad de la tabla de componentes.

2. (Opcional) Para rotar los componentes durante el proceso de organización y ayudar a mejorar la eficiencia de la compactación, active la casilla de verificación Rotación y, a continuación, elija las opciones Rotación X global, Rotación Y global y Rotación Z global.

   Sugerencia: Puede modificar esta configuración global para componentes individuales en la columna Rotación de la tabla de componentes.

3. (Opcional) Cuando se haya establecido un incremento en más de una de estas opciones: Rotación X global, Rotación Y global o Rotación Z global (por ejemplo, incrementos de 90 grados), la casilla de verificación Rotaciones multieje estará disponible. Seleccione esta opción para rotar los componentes alrededor de más de un eje al mismo tiempo. Esto puede dar como resultado más orientaciones y, a menudo, una densidad de empaquetado mayor. Anule la selección para rotar los componentes alrededor de un eje por vez.

   Nota: La misma opción está disponible por componente cuando se establezca el valor de Rotación en Personalizada para un componente y se especifican incrementos para más de un eje. En el cuadro de diálogo de componente, utilice Rotaciones multieje para controlar si se utilizan rotaciones multieje para ese componente.

Elija qué hacer con Componentes no seleccionados. Seleccione:

• Bloquear posición para mantenerlos en su posición actual. Si un componente no seleccionado se encuentra dentro del volumen de construcción de la máquina, los componentes seleccionados se organizan a su alrededor.

• Mover fuera del volumen de construcción para eliminarlos del volumen de construcción antes de organizar los componentes seleccionados.

(Opcional) En la ficha Espaciado ajuste los parámetros:

• Introduzca un valor en Espacio libre de la plataforma para establecer la distancia entre la parte inferior de los componentes y la plataforma de construcción.
• Introduzca una Anchura de marco para establecer la distancia entre el contorno de la organización y la arista del volumen de construcción.
• Introduzca un Espacio libre en el techo para establecer la distancia entre la parte superior de los componentes y la parte superior del volumen de construcción.
• Introduzca un Espaciado de objetos para establecer la distancia mínima entre los componentes.
• Introduzca un Tamaño de vóxel para establecer la unidad más pequeña (vóxel) utilizada en los cálculos de espaciado. Los tamaños de vóxel más pequeños dan como resultado un espaciado más preciso.

(Opcional) En la ficha Solucionador, ajuste la configuración:

1. Para evitar que los componentes se interbloqueen durante la organización, active la casilla de verificación Evitar interbloqueo y, a continuación, seleccione una opción de Método:

   • Recuadro de selección para utilizar las cotas exteriores de los componentes con el fin de detectar interbloqueos.
   • Traslacional para utilizar el movimiento de traslación con el objetivo de detectar interbloqueos.

2. Para determinar qué criterios se aplican a la organización, en la tabla Criterios de organización seleccione un criterio para incluirlo o anule la selección de uno para ignorarlo.

   Nota: Los criterios de organización solo se aplican si la casilla de verificación Rotación está seleccionada en la ficha Objetos.

Haga clic en Aceptar.

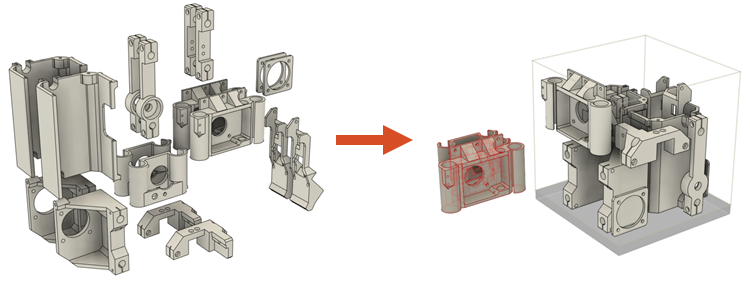

Ejemplo de componentes organizados con Organización 3D (forma real).
