Añadir una estructura de soporte de entramado

1. Asegúrese de que tiene una configuración aditiva con una máquina aditiva SLA/DLP o MPBF seleccionada.

2. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Soportes > Soporte de entramado .

   Se abre el cuadro de diálogo Soporte de entramado.

3. Con Modelo compatible activo, en el lienzo, haga clic en los cuerpos sólidos, las caras de los cuerpos sólidos o los grupos de caras de malla que desee que se admitan.

   Sugerencia: Para evitar que se generen soportes en determinadas áreas, seleccione la casilla de verificación Evitar, asegúrese de que Modelo evitado esté activo y, a continuación, en el lienzo, haga clic en los cuerpos sólidos, las caras de los cuerpos sólidos o los grupos de caras de malla.

4. Introduzca un Ángulo de saliente de soporte de entre 0 y 90 grados para especificar el ángulo desde el plano horizontal en el que se necesitan los soportes.

5. En la ficha General, elija una Densidad de anclaje para decidir la compactación de los soportes en la ubicación en la que se conectan a la superficie de la pieza.

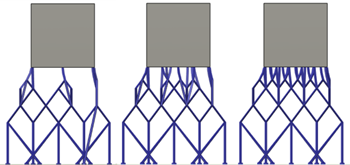

   Ejemplo de anclajes dispersos (izquierda), medianos (centro) y densos (derecha).

6. Seleccione un comportamiento de crecimiento para controlar la propagación de los soportes.

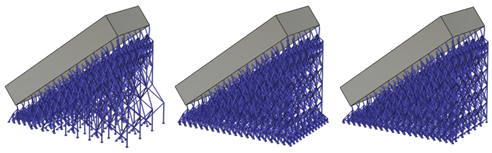

   Ejemplo de Crecimiento en el paso adaptativo (izquierda), Crecimiento en la plataforma (centro) y Forma constante (derecha).

7. En la ficha Propiedades de barra, elija las opciones de Tamaño de barra y Forma de barra para especificar el grosor de los soportes y determinar la forma de sección transversal de los soportes.

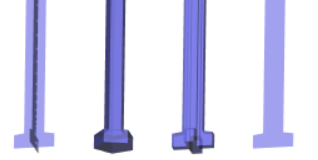

   Ejemplo de formas de barra de cruz (izquierda), barra sólida y tubo de sombreado único (centro izquierda), cruz sólida (centro derecha) y sombreado (derecha). Un tubo de sombreado único tiene la misma forma que una barra sólida, pero es diferente la forma en que se corta el tubo de sombreado único durante la exportación.

8. Pasos opcionales:

   • Para asegurarse de que los soportes se generan en regiones que de otro modo podrían perderse debido a la orientación del cuerpo, en la ficha Geometría, asegúrese de que la casilla de verificación Barras en el componente principal esté activada y, a continuación, active las casillas de verificación Puntos orientados hacia abajo y Aristas rectas según necesite.

   • Para decidir dónde deben generarse o no los soportes, en la ficha General, en el grupo Barra en la geometría del grupo, active o desactive las casillas de verificación según necesite.

   • Para crear conexiones de soporte a pieza que faciliten la separación manual de los soportes, en la ficha Conexiones, seleccione la casilla de verificación Punto de interrupción y elija el Tipo de punto de interrupción.

   • Para controlar cómo se conectan los soportes de la barra a la plataforma de construcción, active la casilla de verificación Conexión de plataforma y seleccione el Tipo.

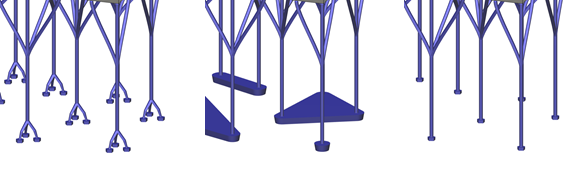

   • Ejemplo de Raíces (izquierda), Placas base para grupos (centro) y Conexión de plataforma (derecha) sin seleccionar.*

   • Para evitar un engrosado de los soportes en la plataforma de construcción, en la ficha Conexiones, desactive la casilla de verificación Refuerzo en plataforma.

9. Haga clic en Aceptar.

   Se generan los soportes y, en el nodo Soportes del navegador, se añade un elemento secundario Soporte de entramado.

   Sugerencia: Para volver a utilizar estos parámetros de soporte en el futuro, haga clic con el botón derecho en el elemento secundario y seleccione Guardar como plantilla para añadirlo a la biblioteca de plantillas.

Si la configuración utiliza una máquina aditiva MPBF, ahora puede generar y, a continuación, simular la ruta de herramienta aditiva. De lo contrario, exporte el archivo de construcción.
