Asegúrese de que tiene una configuración aditiva con una máquina aditiva FFF, MPBF, SLA/DLP o de inyección de aglutinante seleccionada.
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Soportes > Soporte de configurador .
Se abre el cuadro de diálogo Soporte de configurador.
Con Modelo compatible activo, en el lienzo, haga clic en los componentes, las caras de los cuerpos sólidos o los grupos de caras de malla que desee que se admitan.
(Opcional) Para forzar una distancia entre estos soportes y cualquier otro soporte existente, de forma que no se solapen, seleccione la casilla de verificación Distancia a otro soporte y, a continuación, introduzca una Distancia.
En la ficha General, introduzca una Separación para definir la distancia entre los cuerpos o componentes y la estructura de soporte.

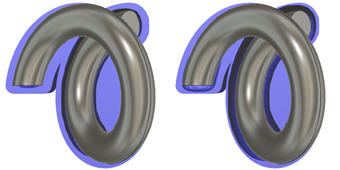

Ejemplo de separación de 1 mm (izquierda) y separación de 3 mm (derecha) mirando hacia abajo en el plano XY.
Seleccione un Solapamiento Z para decidir si la estructura de soporte se genera o no sobre los cuerpos o componentes.

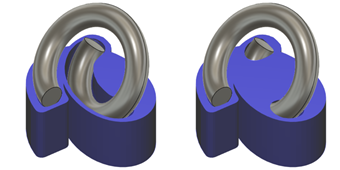

Ejemplo de Eliminar (izquierda) y Mantener (derecha).
Seleccione una Forma de contorno para definir la forma de la estructura de soporte en el plano XY.
Seleccione un Tipo de patrón para decidir si el soporte es una estructura sólida o una estructura basada en un diseño rectangular, hexagonal, circular o de columna.

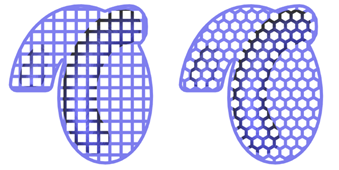

Ejemplo de patrones rectangulares (izquierda) y hexagonales (derecha) mirando hacia abajo en el plano XY.
Haga clic en Aceptar.
Se generan los soportes y, en el nodo Soportes del navegador, se añade un elemento secundario Soporte de configurador.
Si la configuración utiliza una máquina aditiva FFF o MPBF, ahora puede generar y, a continuación, simular la ruta de herramienta aditiva. De lo contrario, exporte el archivo de construcción.
