Añadir un volumen de envolvente por estructura de soporte de polilínea

Fusion Manufacturing Extension

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

  1. Asegúrese de que tiene una configuración aditiva con una máquina aditiva SLA/DLP o MPBF seleccionada.

  2. Añada un soporte de volumen.

  3. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Soportes > Volumen de contorno por soporte de polilínea icono de volumen de contorno por soporte de polilínea.

    Se abre el cuadro de diálogo Volumen de contorno por polilínea.

  4. Con Modelo compatible activo, en el lienzo, haga clic en los cuerpos sólidos, las caras de los cuerpos sólidos o los grupos de caras de malla que desee que se admitan.

    Sugerencia: Para evitar que se generen soportes en determinadas áreas, seleccione la casilla de verificación Evitar, asegúrese de que Modelo evitado esté activo y, a continuación, en el lienzo, haga clic en los cuerpos sólidos, las caras de los cuerpos sólidos o los grupos de caras de malla.
  5. Introduzca un Ángulo de saliente de soporte de entre 0 y 90 grados para especificar el ángulo desde el plano horizontal en el que se necesitan los soportes.

  6. En la ficha General, elija una opción de Tipo de polilínea:

    • Sólido: crea muros de polilínea gruesos y sin elementos.
    • Superficie: crea muros de polilínea finos con o sin patrón de agujeros.
  7. Introduzca una Distancia a la pieza para especificar la separación entre el soporte y la superficie de la pieza.

    Sugerencia: Introduzca un valor negativo para que los soportes penetren en la pieza y crear una conexión más fuerte.
  8. Si ha seleccionado el Tipo de polilínea de Sólido, introduzca una Anchura de muro.

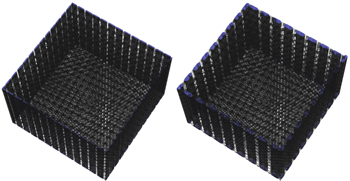

    anchuras de muro

    Ejemplo de espesor de 1 mm (izquierda) y espesor de 3 mm (derecha).

  9. Si ha seleccionado el Tipo de polilínea de Superficie en la ficha Propiedades de polilínea:

    1. (Opcional) Para crear una estructura con un patrón de agujeros, asegúrese de que la casilla de verificación Agujero esté seleccionada.

    2. Seleccione un Patrón de agujeros y una Densidad de estructura para controlar la forma en que se perforan los muros de la estructura de soporte.

      patrones

      Ejemplo de patrones de diamante (izquierda) y óvalo (centro), y un soporte con la casilla de verificación Agujero desactivada (derecha).

      1. (Opcional) Para especificar el grosor de la estructura de soporte de polilínea a lo largo de toda su longitud o a lo largo de sus conexiones superiores o inferiores, seleccione la casilla de verificación Engrosado de estructuras.

      2. (Opcional) Para añadir resistencia adicional a polilíneas individuales mediante la inserción de bandas verticales en ángulos rectos, active la casilla de verificación Estructuras de aleta.

        aletas

        Ejemplo de soportes sin estructuras de aleta (izquierda) y con estructuras de aleta (derecha).

  10. Pasos opcionales:

    • Para forzar una distancia entre estos soportes y cualquier otro soporte existente, de forma que no se solapen, seleccione en la ficha Geometría la casilla de verificación Distancia a otro soporte y, a continuación, introduzca una Distancia.
    • Para dividir los soportes de forma que sean más fáciles de partir una vez completado el proceso de construcción, en la ficha Ráster y contorno, seleccione la casilla de verificación Tamaño y separación de fragmento y elija las opciones para Tamaño de fragmento y Separación de fragmento.
  11. Si ha seleccionado el Tipo de polilínea de Superficie, en la ficha Conexiones, elija las opciones para la conexión de los soportes a la parte superior e inferior de la pieza y a la plataforma de construcción.

  12. Haga clic en Aceptar.

    Se generan los soportes y, en el nodo Soportes del navegador, se añade un elemento secundario Esqueleto con volumen de contorno por soporte de polilínea.

    Sugerencia: Para volver a utilizar estos parámetros de soporte en el futuro, haga clic con el botón derecho en el elemento secundario y seleccione Guardar como plantilla para añadirlo a la biblioteca de plantillas.

Si la configuración utiliza una máquina aditiva MPBF, ahora puede generar y, a continuación, simular la ruta de herramienta aditiva. De lo contrario, exporte el archivo de construcción.

Nota: Esta función solo está disponible cuando se selecciona una máquina con funciones de MPBF o SLA/DLP aditivas.
