Ver la malla de un estudio de simulación de procesos

Si ha generado una malla preliminar, puede ver la malla en el entorno contextual Resultados antes de resolver la simulación de procesos aditivos.

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Simulación de procesos > Vista de malla .

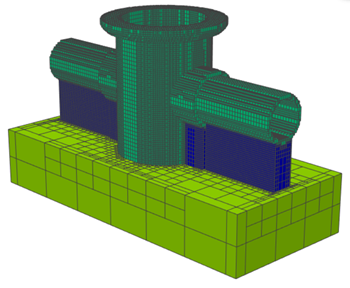

   Se abre el entorno contextual Resultados y se muestra la malla. La malla se colorea para mostrar la pieza, la plataforma de construcción, las estructuras de soporte y los elementos subrestringidos.



2. Investigue la malla para asegurarse de que la pieza, la plataforma de construcción y, si procede, todas sus estructuras de soporte se han mallado y de que la representación geométrica tiene un buen aspecto.

   Sugerencia: Se necesita una malla lo suficientemente refinada para asegurarse de que los resultados simulados sean precisos. Siga resolviendo la simulación del proceso aditivo con mallas más finas hasta que se alcance la convergencia.

3. Pasos opcionales:

   • Para alternar entre visualizar y no visualizar los bordes de los elementos de malla, haga clic en Editar > Activar/desactivar bordes de elementos .

   • Para abrir la ubicación de la carpeta en la que se almacenan los archivos, haga clic en Editar > Abrir carpeta de resultados .

   • Para resolver la simulación de procesos aditivos, haga clic en Editar > Resolver .

4. Haga clic en Finalizar resultadosicono de finalizar resultados.

   El entorno contextual Resultados se cierra.

   Sugerencia: Para volver a acceder al entorno contextual Resultados, en la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Simulación de procesos > Vista de malla .

Si es necesario refinar la malla, puede actualizar la configuración.
