Crear una inspección manual

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Manual > Crear inspección manual .

   Se abre el cuadro de diálogo Crear inspección manual.

2. Haga clic en el para añadir un elemento a la inspección manual.

3. (Opcional) Introduzca un nombre para el elemento.

4. En la lista Tipo de inspección, seleccione una opción para especificar el tipo de inspección que se va a realizar en la pieza física. Seleccione:

   • Distancia para medir los diámetros de agujeros o salientes, o ciertas distancias entre las figuras.
   • Apta/Fallida para incluir una comprobación sencilla.
   • Texto para añadir un comentario definido por el usuario.

5. Si ha seleccionado un Tipo de inspección de Distancia:

   1. En el lienzo, seleccione las figuras cuya distancia desea medir.

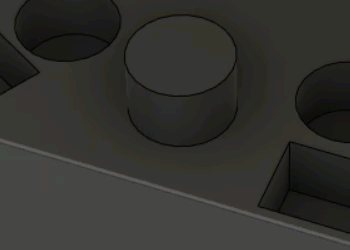

      Nota: Si mide la distancia entre dos agujeros o salientes, pulse la tecla Shift para seleccionar varias figuras.

      El valor nominal se muestra como una etiqueta.



      Sugerencia: Seleccione y arrastre una etiqueta para cambiar su posición. Al reubicar una etiqueta, pulse la tecla Ctrl para evitar que la etiqueta se ajuste a intervalos de 90 grados.

   2. En el cuadro de diálogo, seleccione un Tipo de distancia.

      Nota: La selección en el lienzo determina las opciones disponibles.

   3. En el cuadro de diálogo, introduzca una Tolerancia superior y una Tolerancia inferior para especificar una banda de tolerancia.

   4. Si ha seleccionado un Tipo de distancia de Centro a centro o Superficie a centro, elija un Método de medida. Si el instrumento de medición admite la medición de dichas distancias, seleccione Directo en la lista.

   5. (Opcional) Para incluir una instrucción o una solicitud para el inspector cuando registre el resultado del elemento, escriba un Comentario.

6. (Opcional) Para tomar una instantánea de la posición y la orientación del modelo en el lienzo del elemento actual, haga clic en Grabar posición de cámara .

   Al grabar el resultado del elemento, el lienzo se actualiza para mostrar el modelo tal y como estaba cuando se creó la instantánea.

7. Repita los pasos 2 a 6 para continuar con la creación de elementos para la inspección manual.

8. Haga clic en Aceptar.

   Se añade una carpeta al navegador en la configuración activa.



Ahora puede grabar la inspección manual.
