Evitar colisiones (paralela giratoria)
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Utilice Evitar colisiones para inclinar automáticamente la herramienta alrededor del eje de rotación para evitar colisiones entre el eje o el soporte y la pieza. Si la colisión no se puede evitar con un movimiento de 4 ejes, las áreas que colisionan de la ruta de herramienta se recortan.
En la ficha Herramienta, especifique las distancias de seguridad del Eje y soporte para que la prevención de colisiones pueda mantener la herramienta libre de la pieza por las distancias de seguridad especificadas.

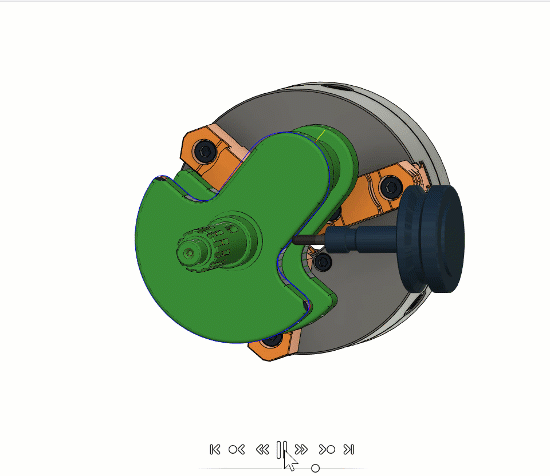

En la siguiente animación, se resalta una colisión entre el portaherramientas y la pieza.

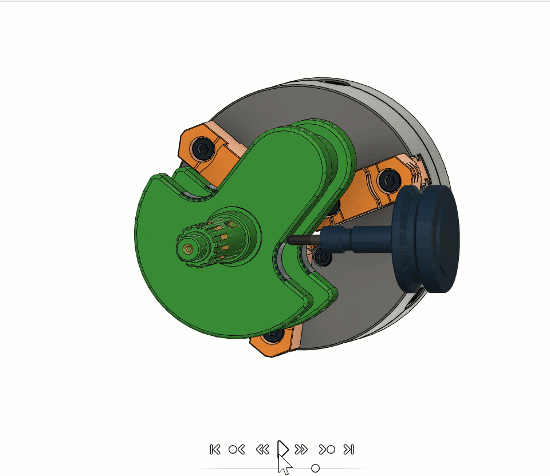

En la siguiente animación, con la opción de Evitar colisiones seleccionada, la herramienta se inclina ligeramente para que haya suficiente espacio libre entre el portaherramientas y la pieza.
