Estrategia de fresado de paralelo giratoria

La estrategia Paralela giratoria es una operación de acabado que utiliza el 4.º eje de la máquina herramienta para cortar piezas en las que el movimiento rotatorio continuo es beneficioso. Se utiliza mejor al mecanizar piezas de revolución o cualquier pieza con una línea de centro de eje. La estrategia Paralela giratoria suele crear un movimiento de 360°, pero también puede especificar un rango angular para mecanizar una sección limitada de la pieza. En función de la pieza y la máquina herramienta, elija entre el estilo de ruta de herramienta de rotación Espiral, Línea o Circular.

Opción de estilo de ruta de herramienta

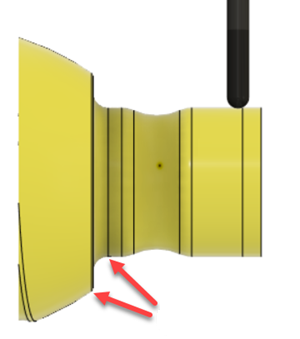

El estilo que elija dependerá del modelo. En el siguiente ejemplo, hay un gran paso en la pieza a medida que se realiza la transición de la parte superior de la botella a su cuello.

Si selecciona una ruta de herramienta de estilo Circular o Espiral para el área que tiene el paso, es posible que la herramienta no corte la superficie del paso grande a medida que se mueva de una pasada de mecanizado a otra. La herramienta no mecaniza la superficie porque el modelo pasa del principio del paso al final del paso en una distancia menor que la distancia del Paso lateral de la herramienta.

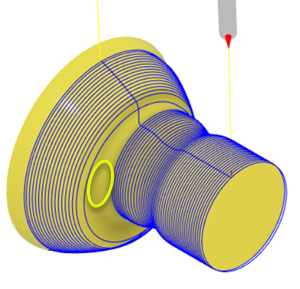

La ruta de herramienta de estilo circular no mecaniza el paso

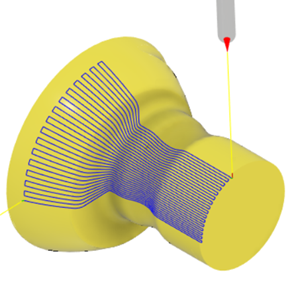

En este caso, el resultado es mejor si se elige una ruta de herramienta de estilo de Línea.

Espiral

Utilice la ruta de herramienta de tipo espiral para mecanizar la pieza en un corte continuo. Para lograr un acabado limpio, se corta un círculo en los dos extremos. La ruta de herramienta de tipo espiral es adecuada para el mecanizado simultáneo de 4 ejes, ya que genera una ruta de herramienta continua, lo que proporciona un acabado de superficie superior en comparación con Circular.

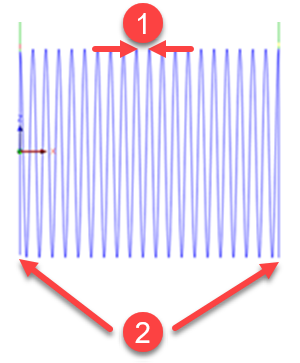

Vista lateral del estilo Espiral

1 - Distancia del paso lateral

2 - Corte de círculo en dos extremos con un estilo de espiral entre ellos

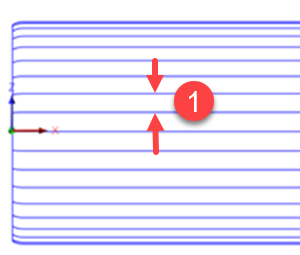

Línea

Utilice la ruta de herramienta de estilo de línea para mover la herramienta a lo largo del eje de rotación con un movimiento de 2 ejes. El eje de rotación se incrementa en el enlace corto entre pasadas.

1 - Paso lateral angular

Si la máquina herramienta no es capaz de mecanizar simultáneamente 4 ejes, puede utilizar la ruta de herramienta de estilo de Línea para el mecanizado de 3,5 ejes. Por ejemplo, una máquina de 4 ejes tiene los ejes X, Y y Z como ejes principales, además de una tabla de indexación, designada como eje A. La tabla de indexación se utiliza para posicionar la pieza, pero no puede rotar simultáneamente con el movimiento de los ejes principales.

Si la mesa rotatoria es capaz de realizar movimientos simultáneos, puede seguir utilizando la ruta de herramienta de estilo de Línea si la mesa rotatoria no tiene la precisión de indexación necesaria. Al final de cada pasada de mecanizado, el estilo de Línea indexa (movimiento angular pequeño) la mesa rotatoria según la cantidad de Paso lateral angular.

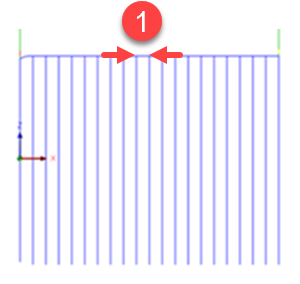

Circular

Utilice la ruta de herramienta de estilo circular para rotar la pieza con la herramienta en una posición fija, mecanizando de forma efectiva una sección transversal. La herramienta se mueve para mecanizar la siguiente sección transversal con la distancia del Paso lateral. Elija el estilo Circular sobre el estilo Espiral si no desea mecanizar alrededor de la pieza a más de 360°.

1 - Distancia de paso lateral

Desfase de herramienta

Cuando se utilizan herramientas de corte, como una herramienta esférica, es posible que se desee evitar cortar con el centro de la herramienta, ya que la velocidad de corte de la herramienta en el centro es mucho más lenta que la velocidad de la herramienta en su borde exterior.

El corte con el borde de la herramienta en lugar de con su centro aumenta la vida útil de la herramienta y mejora el acabado de la superficie de la pieza que se está cortando.
