Generar una trayectoria de contorno giratorio

Fusion Manufacturing Extension

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

  1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Varios ejes > Contorno rotatorio  icono de Contorno rotatorio.

    Se abre el cuadro de diálogo de Contorno giratorio.

  2. En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.

    Sugerencia: Las fresas con punta redonda son las más adecuadas para la trayectoria de Contorno giratorio.

    Seleccionar una herramienta

  3. En la ficha Geometría, puede contener el área de la ruta de herramienta con un Contorno de mecanizado y, a continuación, seleccionar las aristas o un boceto que representa el área que se va a mecanizar. Si no se realiza ninguna selección, se evaluará el mecanizado de todo el modelo dentro del cuadro de Material definido.

  4. Establezca la orientación del eje de rotación. En el grupo Eje de rotación, seleccione una opción del menú desplegable Eje de rotación. Por ejemplo, seleccione Configurar eje X si ha configurado el eje X de su configuración para que coincida con el eje de rotación de la máquina herramienta.

    Sugerencia: Coloque el ratón sobre un parámetro para obtener más información.
  5. Establezca la ubicación del eje de rotación seleccionando una opción del menú desplegable Origen. Por ejemplo, seleccione Configurar origen del SCT si ha establecido el origen del SCT en su configuración para que coincida con el centro del eje de rotación de la máquina herramienta.

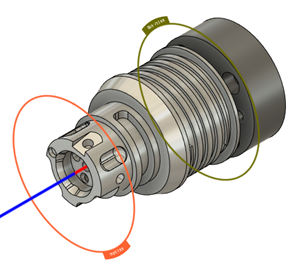

  6. En la lista desplegable Modo frontal, seleccione un límite frontal para especificar dónde debe comenzar la trayectoria. Si desea seleccionar una cara del modelo en el lienzo, elija Selección y, a continuación, haga clic en una cara del modelo en el lienzo.

  7. En la lista desplegable Modo posterior, especifique dónde debe terminar la trayectoria.

    Modo posterior de selección de geometría

  8. En la ficha Radios, grupo Radio exterior, lista de Desde, seleccione una opción para especificar el límite radial exterior de la trayectoria.

  9. En el grupo Radio interior, en la lista Desde, seleccione una opción para especificar la posición inicial radial interior de la trayectoria.

  10. En la ficha Pasadas, en el grupo Reducciones, introduzca un valor de Reducción máxima.

  11. Pasos opcionales:

    • Para mecanizar superficies cónicas de forma eficaz, en la ficha Geometría, active la casilla de verificación Inclinación fija para mecanizado de cono e introduzca un Ángulo de cono.
    • Para eliminar material de forma eficaz al realizar una reducción, en la ficha Pasadas, active la casilla de verificación Reducción automática y, a continuación, introduzca una distancia de Reducción mínima.
    • Para evitar cortar áreas pequeñas, como las cajeras que tienen una anchura similar al diámetro de la herramienta, active la casilla de verificación Excluir áreas pequeñas y, a continuación, introduzca un porcentaje de umbral.
    • Para mecanizar sobre huecos pequeños en el material en lugar de realizar movimientos de unión para mecanizar más rápido, active la casilla de verificación Mecanizar sobre huecos y, a continuación, introduzca una distancia de Tamaño de hueco máximo.
  12. Haga clic en Aceptar.

Se genera la trayectoria.

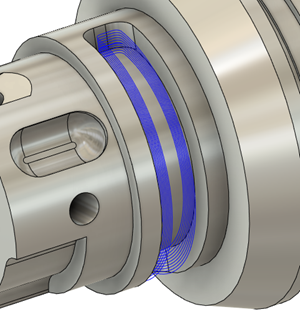

trayectoria de cajera giratoria completada
