Análisis de resultados para una alineación de pieza
Fusion Manufacturing Extension
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Fusion utiliza los resultados de la inspección de superficies para calcular una alineación de pieza. El gráfico traza la desviación de los puntos sondeados antes (eje horizontal) y después (eje vertical) de aplicar la alineación de la pieza.

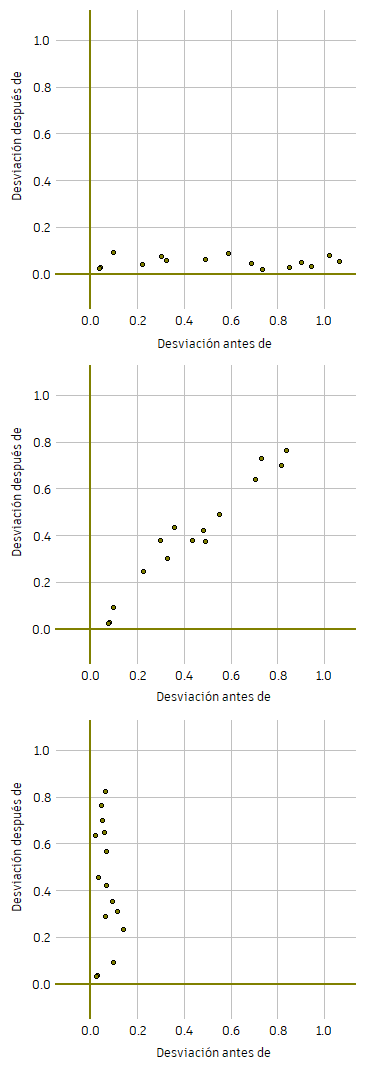

Una correlación puede indicar rápidamente si la alineación de la pieza calculada ha generado una desviación reducida (superior), un pequeño cambio (medio) o una desviación aumentada (inferior):
Nota: El gráfico del cuadro de diálogo Alineación de piezas, los resultados de la ventana Resultados de la inspección y los resultados en color del lienzo son interactivos. Al hacer clic en un punto de uno de ellos, se resalta en los otros dos.
