Mostrar la transformación utilizada por una alineación de pieza

Al importar los resultados de la inspección, Fusion calcula la alineación de la pieza para determinar cuál es la mejor manera de ajustar la pieza para que esté alineada. Analice la transformación que Fusion ha utilizado para calcular la alineación de la pieza y el impacto que la transformación tiene en la desviación de los resultados de la inspección.

1. Haga clic en Obtener resultados > Mostrar información de alineación de piezas .

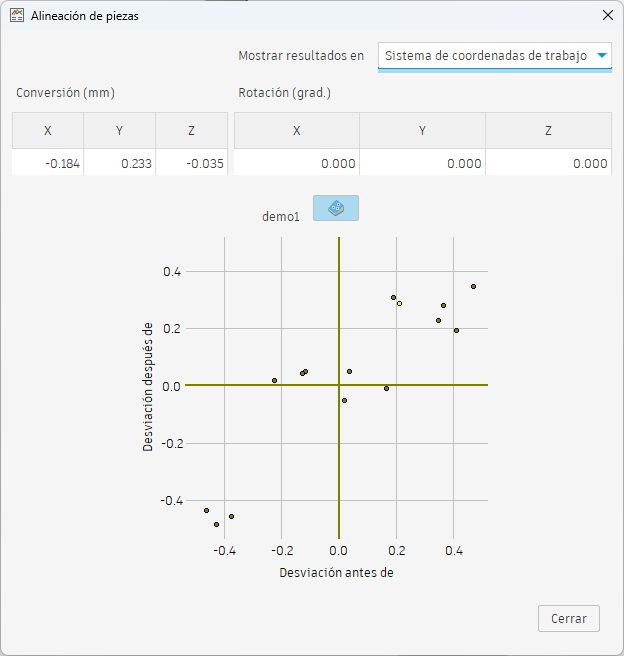

   Se abre el cuadro de diálogo Alineación de piezas y se muestra:

   • La traslación a lo largo de X, Y y Z, así como la rotación sobre X, Y y Z, utilizada para calcular la alineación de la pieza.

     Sugerencia: Utilice la lista Mostrar resultados en para mostrar los ejes en función de la orientación del modelo o del sistema de coordenadas de trabajo (SCT) definido en la configuración.

   • Gráfico que muestra la desviación de puntos sondeados individuales. El eje horizontal representa la desviación de la inspección de superficies y el eje vertical, la desviación después de aplicar la alineación de la pieza.



2. (Opcional) Para mostrar las medidas detalladas antes y después de aplicar la alineación de la pieza, haga clic en para abrir la ventana Resultados de la inspección.
