Controlar la visualización de los resultados de inspección del ajuste geométrico
Importe el archivo de resultados generados por la máquina de una operación de Geometría de sonda utilizada para el ajuste geométrico.
En el Navegador, en el nodo Resultados asegúrese de que los resultados de la inspección estén visibles.
Haga clic con el botón derecho en una carpeta que contenga los resultados de la inspección y seleccione Opciones de visualización de accesorios geométricos.
En el cuadro de diálogo Opciones de visualización de ajustes geométricos, active la casilla de verificación Puntos medidos para visualizar los puntos medidos en los que la sonda ha inspeccionado las operaciones geométricas.
Hay más opciones disponibles para controlar la visualización de los resultados en el lienzo.
Pasos opcionales:
- Para mostrar u ocultar los puntos que están debajo, dentro o por encima de la tolerancia de forma especificada, haga clic en los botones Filtrar puntos.
- Para cambiar la magnitud de los indicadores de punto y los límites de tolerancia de forma de cada operación geométrica medida, haga clic y arrastre el control deslizante Escala.
- Para mostrar la desviación permitida de cada operación geométrica con respecto a su forma ideal, active la casilla de verificación Límites de tolerancia de forma.
Haga clic en Aceptar.

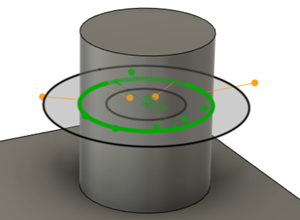

Ajuste geométrico de un círculo en un saliente.

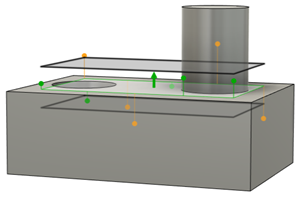

Ajuste geométrico de un plano en una cara.
