Organizar operaciones desde varias configuraciones
Puede seleccionar una o varias operaciones, o una o varias configuraciones, para crear un Programa CN.
Un Programa CN ayuda a organizar varias configuraciones en un único fichero de código CN. Utilice esta opción en los casos en que se mecanicen varias caras de una pieza en un ciclo de máquina, en la misma tabla, en instalaciones diferentes. Con un Programa CN, puede seleccionar las configuraciones que desea combinar y permite optimizar el orden de las operaciones mediante la configuración o la herramienta. Por lo general, cada configuración debe tener un desfase de fijación exclusivo de sistemas de coordenadas de trabajo (SCT).

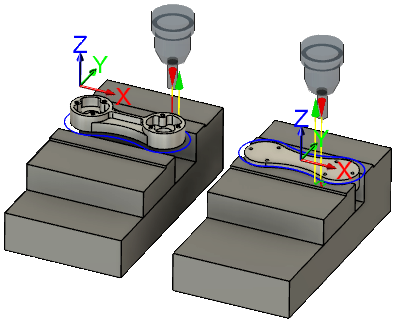

Un ejemplo común sería tener dos tornillos de banco en la mesa, donde el tornillo de banco 1 mecaniza la parte superior de la pieza con un desfase de fijación G54 y el tornillo de banco 2 mecaniza la parte inferior de la pieza con un desfase de fijación G55. Si ambas caras tienen una operación que requiere la misma herramienta, un programa CN puede generar la ruta para el tornillo de banco 1 y, a continuación, el tornillo de banco 2, eliminando un cambio de herramienta.
 |
Configuración 1: cree una configuración para mecanizar la primera cara y, en la ficha Procesamiento posterior, asigne un desfase de fijación del SCT único (1). Programe todas las rutas de herramienta como lo haría normalmente. |
 |
Configuración 2: cree una configuración para mecanizar la segunda cara y, en la ficha Posprocesamiento, asigne un desfase de fijación del SCT único (2). Programe todas las rutas de herramienta como lo haría normalmente. |
Cuadro de diálogo de Programa CN
En el cuadro de diálogo de Programa CN, la ficha Operaciones recoge las configuraciones disponibles y sus operaciones de ruta de herramienta. Aquí puede seleccionar las configuraciones y las operaciones que se deben incluir en el grupo y si los cambios de herramienta deben minimizarse.

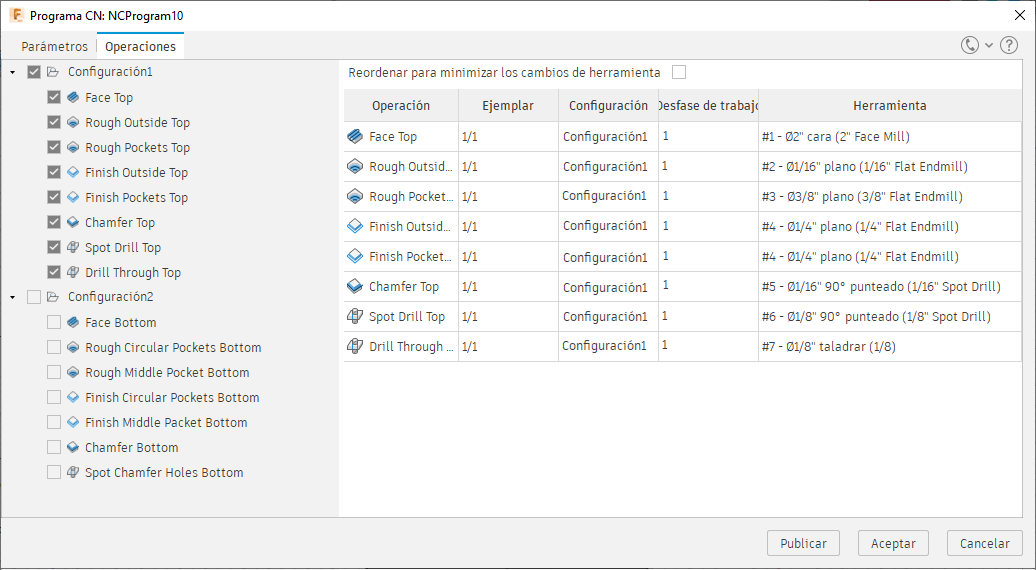

En este ejemplo, como la Configuración1 está seleccionada, puede ver que ya está incluida en el programa CN.

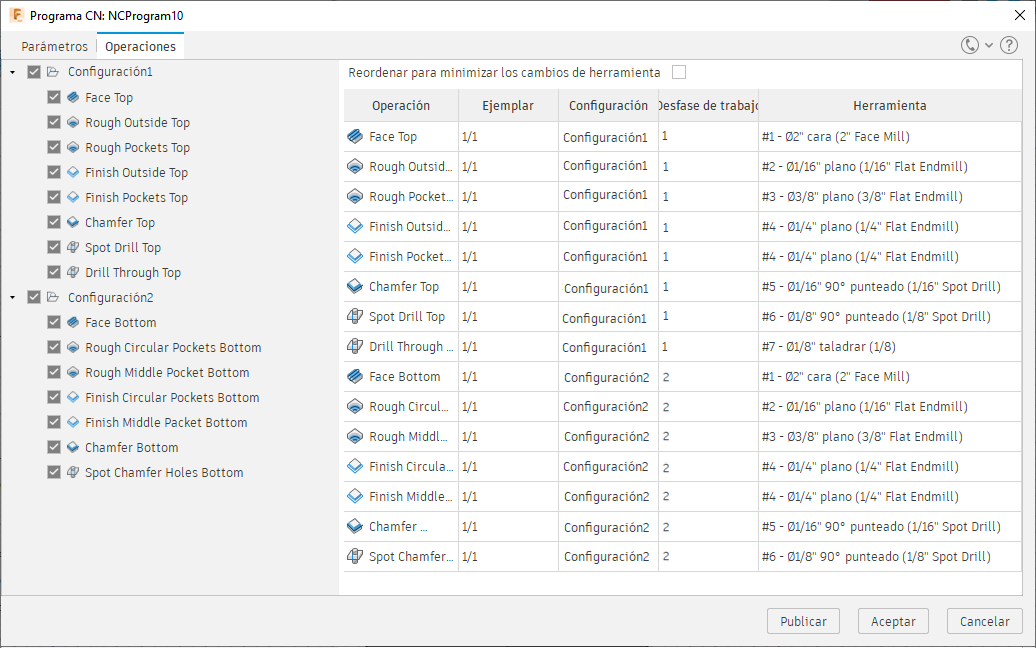

Al seleccionar la casilla de verificación de Configuración 2, se añaden sus operaciones al programa CN.

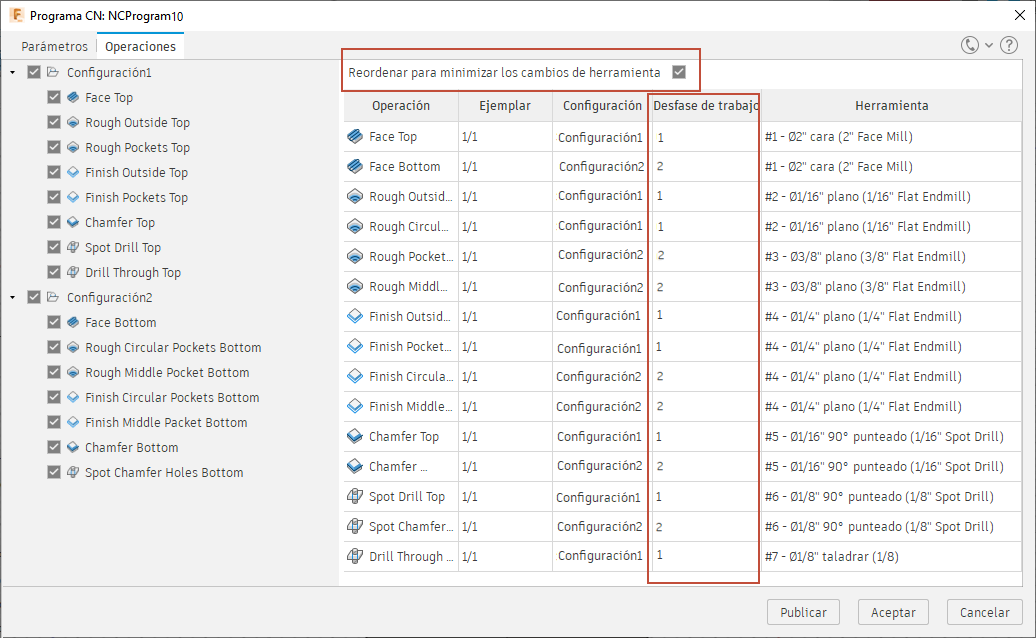

Las operaciones son secuenciales por configuración hasta que se hace clic en la casilla de verificación Reordenar para minimizar los cambios de herramienta. Ahora, si se utiliza una herramienta para ambas configuraciones, se completan todas las operaciones antes de seleccionar la siguiente herramienta. El fichero de código CN contiene el desfase de trabajo correcto para cada operación.
Al hacer clic en Aceptar, se guarda como un nuevo programa CN, donde se puede cambiar su nombre. Haga clic dos veces lentamente sobre el grupo para cambiarle el nombre.
Para obtener más información, vea los siguientes vídeos:
