Referencia de Alineación de piezas
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
Utilice el cuadro de diálogo Alineación de piezas para especificar el tipo de transformación que Fusion puede utilizar para calcular una alineación de pieza.
Fabricación > Inspección > Sondeo > Alineación de piezas
Fabricación > Inspección > Sondeo > Alineación de piezas activa
El cuadro de diálogo contiene las siguientes configuraciones:
Método
Especifica los ejes que se pueden transformar en la alineación de piezas. Elija un método compatible con la máquina y el posprocesador.
Seleccione:
2 ejes para permitir la rotación alrededor de un eje rotatorio y conversión opcionales a lo largo del eje.
3 ejes para permitir la traslación a lo largo de uno, dos o tres ejes lineales.

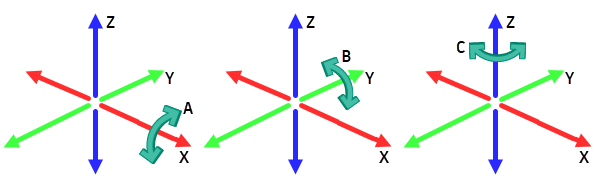

4 ejes para permitir la traslación a lo largo de todos los ejes lineales y la rotación alrededor de un eje de rotación.

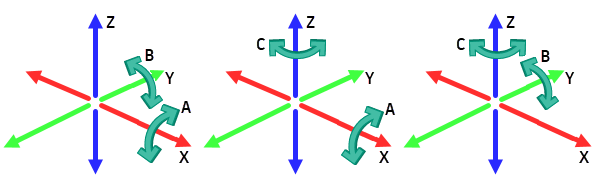

5 ejes para permitir la traslación a lo largo de todos los ejes y la rotación alrededor de todos los ejes.
Por ejemplo:
Eje de rotación
Si ha seleccionado un Método de 2 ejes, especifique el dirección del eje rotatorio utilizado al calcular el alineación de la pieza. Junto con Origen de rotación, esta define el eje alrededor del cual puede rotar la pieza.
Origen de la rotación
Si ha seleccionado un Método de 2 ejes, especifique el punto por el que pasa el eje de rotación al calcular la alineación de la pieza. Junto con Eje de rotación, este define el eje alrededor del cual puede girar la pieza.
Bloquear traslación a lo largo del eje
Si ha seleccionado un Método de 2 ejes, controle si conversión puede ocurrir a lo largo del eje de rotación.
Active la casilla de verificación para restringir la alineación a la rotación solo sobre el eje. Desactive la casilla de verificación para permitir la conversión a lo largo del eje de rotación, además de la rotación alrededor del eje.
Permitir traslación a lo largo de los ejes X/Y/Z
Si ha seleccionado un Método de 3 ejes, marque las casillas de verificación para permitir la traslación a lo largo de los ejes X, Y y Z.
Anule la selección de las casillas de verificación si la máquina CNC o el posprocesador están limitados o si desea restringir la traslación.
Eje de rotación
Si ha seleccionado un Método de 4 ejes, seleccione el eje que se puede rotar.
Resultados para el cálculo
Si ya ha importado resultados de inspección y desea utilizarlos para calcular la alineación de la pieza, seleccione manualmente los resultados de la inspección en el Navegador, en el nodo Resultados.
De lo contrario, la alineación de la pieza se calcula al hacer clic en Obtener resultados > Importar resultados de la inspección y elegir un archivo de resultados generado por máquina.
