Especificar la transformación de una alineación de pieza

Fusion Manufacturing Extension

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

Especifique el tipo de transformación que Fusion utiliza para calcular la alineación de la pieza. Esto determina el número de ejes disponibles para trasladar y girar la pieza para que se pueda alinear. El tipo de transformación debe ser compatible con la máquina CNC y el posprocesador.

  1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Sondeo > Alineación de piezas icono de alineación de pieza.

    Se abre el cuadro de diálogo Alineación de piezas, se añade un nodo a la configuración activa y un entorno contextual de Alineación de piezas reubica todas las fichas existentes en el espacio de trabajo Fabricación.

    entorno contextual de alineación de piezas

    Nota: Si el entorno contextual de Alineación de piezas ya está abierto, también puede hacer clic en Editar alineación icono de editar alineación.
  2. Seleccione un Método para determinar el número de ejes disponibles para calcular la alineación de la pieza.

    • 2 ejes: permite la rotación en torno a una eje rotatoria y una conversión opcional a lo largo del eje.

    • 3 ejes: permite la traslación a lo largo de uno, dos o tres ejes.

    • 4 ejes: permite la traslación a lo largo de todos los ejes lineales y la rotación alrededor de un eje de rotación.

    • 5 ejes: permite la traslación a lo largo de todos los ejes y la rotación alrededor de todos los ejes.

      Por ejemplo:

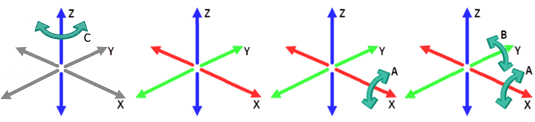

      Ejemplos de métodos de alineación de piezas de 2 ejes, 3 ejes, 4 ejes y 5 ejes

      Nota: Los ejes se basan en el sistema de coordenadas de trabajo (SCT) definido en la configuración.
  3. Si ha seleccionado 2 ejes:

    1. Seleccione un Eje de rotación para especificar el dirección del eje de rotación utilizado para calcular el alineación de la pieza.

    2. Seleccione un Origen de rotación para especificar el punto por el que pasa el eje rotatorio.

    3. (Opcional) Para restringir el alineación a solo la rotación, activar la casilla de verificación Bloquear traslación a lo largo del eje. Deje la casilla de verificación desactivada para permitir la conversión a lo largo del eje de rotación, además de la rotación alrededor del eje.

  4. (Opcional) Si ha seleccionado 3 ejes y desea limitar la traslación en los ejes X, Y y Z, desactive las casillas de verificación Permitir la traslación en.

  5. Si ha seleccionado 4 ejes, seleccione un Eje de rotación.

  6. Haga clic en Aceptar.

Genere una operación de inspección de superficies ahora, cuyos resultados se utilizarán para calcular la alineación de la pieza.
