Actividad 1: crear una configuración de MJF aditiva

En esta actividad, debe abrir el archivo de muestra, cambiar al espacio de trabajo Fabricación y, a continuación, crear una configuración de MJF aditiva y seleccionar una impresora.

Requisitos previos

• El espacio de trabajo Diseño debe estar abierto.

• Si es necesario, cambie de pulgadas a milímetros.

  1. En el Navegador, a la derecha de Unidades, haga clic en Cambiar unidades activas.



  2. En el cuadro de diálogo Cambiar unidades activas, seleccione un Tipo de unidad de Milímetro.

  3. Haga clic en Aceptar.

Pasos

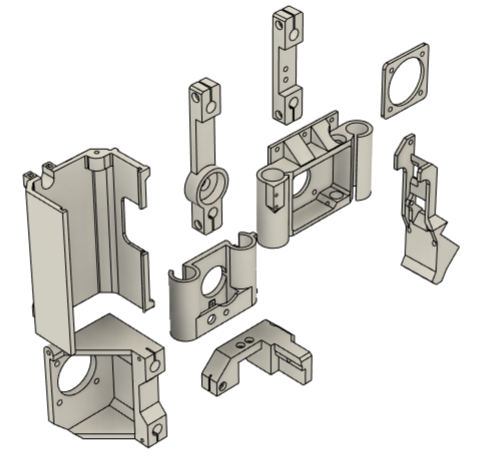

1. Abra el archivo de MJF aditiva.

   1. Si es necesario, en la barra de la aplicación, haga clic en Mostrar panel de datos.

   2. En el Panel de datos, en Muestras, haga doble clic en Muestras de CAM > Fabricación aditiva > MJF > MJF aditiva.

   3. Cierre el Panel de datos.



2. En el menú Espacio de trabajo, seleccione Fabricación.



3. Cree una configuración seleccionando la impresora HP Jet Fusion 5000.

   1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Configuración > Nueva configuración .

   2. En el cuadro de diálogo Configuración junto a Máquina, haga clic en Seleccionar.

   3. En la Biblioteca de máquinas, en el panel izquierdo, asegúrese de que la Biblioteca de Fusion esté seleccionada.

   4. En el panel derecho, en la ficha Filtros, asegúrese de que Funciones esté establecido en Aditiva y de que Tecnologías esté establecido en MJF.

   5. En el panel central, busque y seleccione HP Jet Fusion 5000 y, a continuación, haga clic en Seleccionar.

      La Biblioteca de máquinas se cierra y la configuración de impresión HP - MJF se selecciona automáticamente.

   6. En el cuadro de diálogo Configuración, desactive la casilla de verificación Disposición.

   7. Haga clic en Aceptar.

   8. En la advertencia sobre que no se ha seleccionado ningún modelo, haga clic en Sí.

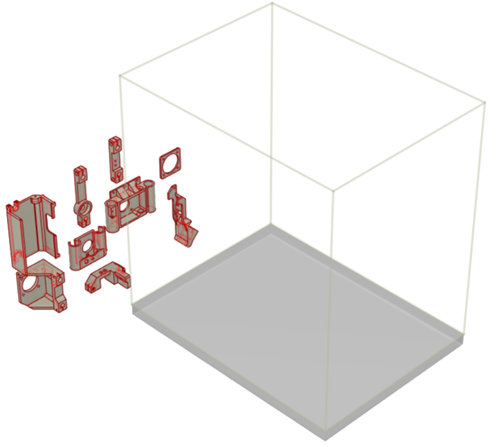

      El cuadro de diálogo Configuración se cierra y se agrega un nodo de configuración en el navegador. Los nueve componentes están fuera del volumen de construcción y se resaltan en rojo.



Resumen de la actividad 1

En esta actividad, ha abierto el archivo de muestra, ha cambiado al espacio de trabajo Fabricación y, a continuación, ha creado una configuración MJF aditiva y ha seleccionado una impresora.
