Actividad 1: configurar la pieza en la plataforma de construcción de la máquina

En esta actividad, se abre el archivo que contiene la pieza y, a continuación, se crea una configuración seleccionando una máquina de compilación y un parámetro de impresión. A continuación, coloque la pieza en la plataforma de construcción y cree soportes para algunas de las superficies de la pieza. Al crear soportes, el objetivo es restringir la deformación y dirigir el calor desde la capa de fusión hasta la plataforma de construcción.

Requisitos previos

• El espacio de trabajo Diseño debe estar abierto.

• Si es necesario, cambie de pulgadas a milímetros.

  1. En el Navegador, a la derecha de Unidades, haga clic en Cambiar unidades activas.



  2. En el cuadro de diálogo Cambiar unidades activas, seleccione un Tipo de unidad de Milímetro.

  3. Haga clic en Aceptar.

Pasos

1. Resuelva la simulación de proceso aditiva.

   1. Si es necesario, en la barra de la aplicación, haga clic en Mostrar panel de datos .
   2. En el Panel de datos, en Muestras, haga doble clic en Muestras de CAM > Fabricación aditiva > MPBF > Simulación de procesos aditivos.
   3. Cierre el Panel de datos.

2. En la barra de herramientas del espacio de trabajo Diseño, en el menú Espacio de trabajo, seleccione Fabricación.

3. Cree una configuración seleccionando la máquina Renishaw AM 250 y la configuración de impresión de 60 micrones de RenAM250 Inconel In65-1118-Q.

   1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Configuración > Nueva configuración .

      Se abre el cuadro de diálogo Configuración.

   2. Junto a Máquina, haga clic en Seleccionar.

      Se abre la Biblioteca de máquinas.

   3. En el panel izquierdo, asegúrese de que la carpeta Biblioteca de Fusion esté seleccionada.

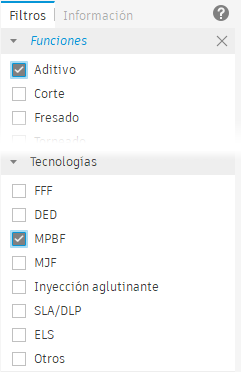

   4. En el panel derecho, en la ficha Filtros, asegúrese de que Funciones esté establecida en Aditiva y de que Tecnologías esté establecida en MPBF.



      Nota: Las máquinas MPBF solo están disponibles con Fusion Manufacturing Extension.

   5. En el panel central, busque y seleccione Renishaw AM 250 y, a continuación, haga clic en Seleccionar para cerrar la biblioteca de máquina.

   6. En el cuadro de diálogo Configuración, junto a Configuración de impresión, haga clic en Seleccionar.

      Se abre la biblioteca de parámetros de impresión, que muestra una serie de materiales posibles para la simulación.

   7. En el panel izquierdo, asegúrese de que la carpeta Biblioteca de Fusion esté seleccionada.

   8. En el panel derecho, en la ficha Filtros, asegúrese de que Tecnologías esté establecida en MPBF.

   9. En el panel central, busque y seleccione RenAM250 Inconel In625-1118-Q 60 micrones y, a continuación, haga clic en Seleccionar para cerrar la biblioteca de parámetros de impresión.

   10. Asegúrese de que la casilla de verificación Organización esté seleccionada.

   11. Haga clic en Aceptar.

       Se añade un nodo de configuración al navegador y se abre el cuadro de diálogo Organizar aditivos.

4. Coloque la pieza directamente en la plataforma de construcción.

   1. En el cuadro de diálogo de Organización aditiva, introduzca un Espacio libre de la plataforma de 0.

   2. Haga clic en Aceptar para organizar automáticamente la pieza en la plataforma de construcción de la máquina.

      Se cierra el cuadro de diálogo Organización aditiva.



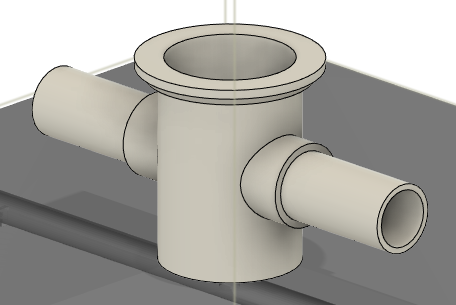

5. Añada soportes de volumen para las dos tuberías horizontales de la pieza para evitar que estas superficies se deformen debido al calor del proceso de construcción.

   1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Soportes > Soporte de volumen .

      Se abre el cuadro de diálogo Soporte de volumen.

   2. Asegúrese de que Modelo compatible esté activo.

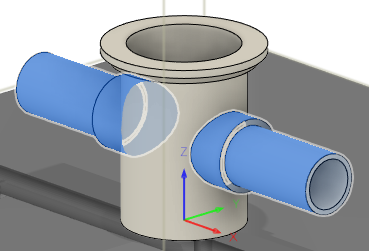

   3. En el lienzo, amplíe la pieza y haga clic en las superficies exteriores de las tuberías horizontales.



   4. En el cuadro de diálogo, haga clic en Aceptar.

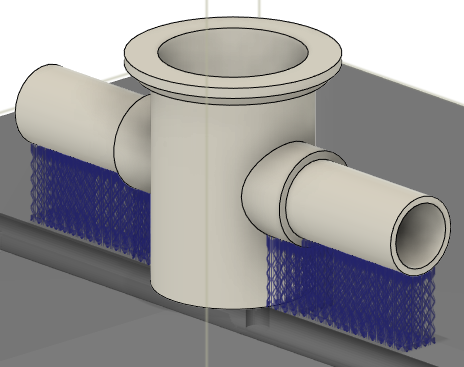

      Los soportes que utilizan una estructura de entramado compleja se generan bajo las tuberías y se añade un nodo de soportes al navegador.



      Observe la compleja estructura de entramado de los soportes. La creación de mallas directamente dará como resultado una malla muy densa y un tiempo de simulación largo. En la siguiente actividad, se demuestra una solución más viable.



Resumen de la actividad 1

En esta actividad, ha abierto el archivo que contiene la pieza, ha creado una configuración seleccionando una máquina de compilación y una configuración de impresión, ha colocado la pieza en la plataforma de construcción y, a continuación, ha creado algunos soportes.
