Actividad 3: solucione el estudio de simulación de procesos.

En esta actividad, se resuelve el estudio de simulación de procesos y se interpretan los resultados. Los resultados muestran el desplazamiento previsto de la pieza, si hay suficiente espacio libre entre la pieza y el álabe de recubrimiento de la máquina, y los diferentes tipos de estructura. Después de analizar los resultados, cree un archivo .stl deformado para compararlo con las impresiones reales y cree un archivo .stl compensado para corregir automáticamente la deformación de la pieza.

Resultados de desplazamiento, sin bordes de elemento

Requisitos previos

Pasos

  1. Solucione el estudio de simulación de procesos.

    1. En el entorno contextual Resultados, haga clic en Resolver icono de resolver.

      El entorno contextual se cierra y se abre el cuadro de diálogo Resolver.

    2. Haga clic en Resolver.

    3. Si se abre un mensaje de Resultados no válidos, haga clic en para sobrescribir la malla generada en la actividad 2.

      Se abre el Administrador de tareas de CAM y muestra el progreso de la generación de la resolución. Cuando se completa, se abre un entorno contextual Resultados que reemplaza todas las fichas existentes en el espacio de trabajo Fabricación.

      Nota: la resolución puede tardar varios minutos en completarse.
    4. En el Administrador de tareas de CAM, cuando el progreso sea del 100%, haga clic en Cerrar.

      En el lienzo del entorno contextual Resultados, se ven los resultados de desplazamiento.

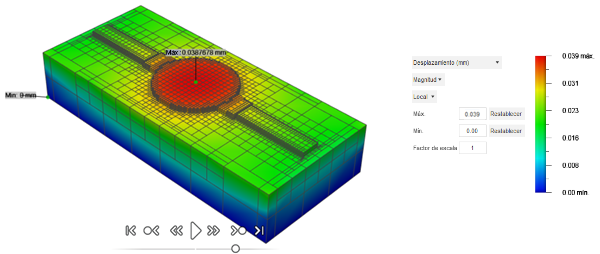

      Resultados de desplazamiento

      Sugerencia: junto a la leyenda de color, cambie la Magnitud para modificar el rango de la escala de desplazamiento. Cambie entre Local y Global para mostrar los valores mínimo y máximo de cada incremento de la simulación o de toda la simulación.
  2. Reproduzca la simulación y analice los resultados.

    1. En la parte inferior del lienzo, en los controles del simulador, haga clic en Iniciar la simulación icono de inicio para ver una animación del proceso de resolución, indicando los puntos de desplazamiento máximo y mínimo de la generación.

      controles del simulador

      Nota: los controles adicionales permiten continuar paso a paso a través del proceso.
    2. En la parte inferior del lienzo, coloque el puntero a lo largo de la secuencia temporal para ver notas sobre las diferentes capas de la compilación.

      Visualización de la secuencia temporal

      Sugerencia: puede arrastrar el control deslizante negro hacia delante y hacia atrás para recorrer el proceso.
    3. Para ver el espectro de color de desplazamiento con más claridad, en el entorno contextual Resultados, haga clic en Activar/desactivar bordes de elemento para activar o desactivar el icono de bordes de elemento.

      Active/desactive los bordes de elemento

      Resultados de desplazamiento, sin bordes de elemento

      Sugerencia: junto a la leyenda de color, cambie el Factor de escala para modificar la deformación visual. El valor por defecto de 1 muestra la deformación esperada. Un valor de 0 elimina toda la deformación. Un valor mayor que 1 muestra una deformación exagerada.

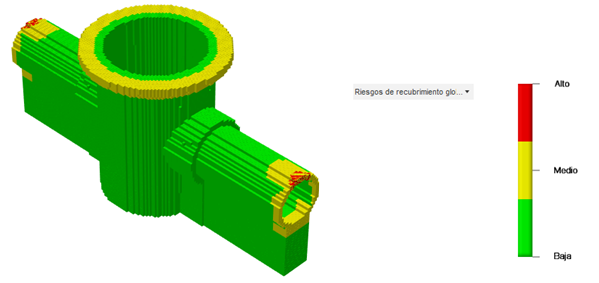

    4. En el menú junto a la leyenda de color, seleccione Riesgos de recubrimiento global.

      Menú Resultados

      La interferencia con un recubrimiento puede producirse cuando la parte superior de la pieza fundida se distorsiona a través de la capa de polvo y en la ruta de las cuchillas de recubrimiento. El Riesgo de recubrimiento proporciona un rápido indicador visual de las regiones, si las hay, que están en peligro de sufrir un atasco de recubrimiento.

      Separación de recubrimiento

      Sugerencia: La adición de soportes adicionales o la experimentación con el cambio de la orientación de la construcción pueden reducir las posibilidades de atascos de recubrimiento, que se pueden probar con simulaciones de procesos posteriores.

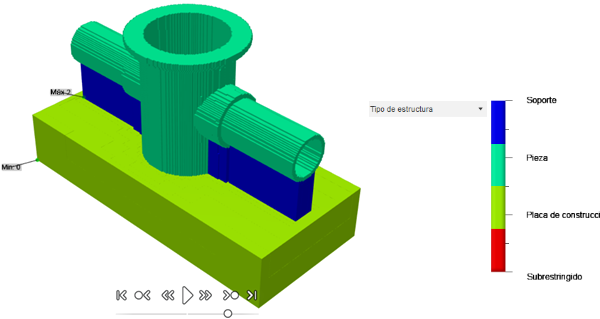

    5. En el menú junto a la leyenda de color, seleccione Tipo de estructura.

      El tipo de estructura es otra visualización global que muestra los componentes de la simulación.

      Tipo de estructura

  3. Puede crear un archivo .stl de la pieza deformada para reflejar el desplazamiento predicho por el estudio de simulación de proceso resuelto.

    1. En el entorno contextual Resultados, haga clic en Exportar STL deformado icono de exportación deformado.

    2. En el cuadro de diálogo Seleccione la ubicación del archivo STL, introduzca un Nombre de archivo y, a continuación, haga clic en Guardar.

  4. Cree un archivo .stl de la pieza con deformación inversa para compensar automáticamente el desplazamiento predicho por el estudio de simulación de proceso resuelto.

    1. En el entorno contextual Resultados, haga clic en Exportar STL compensado icono de exportar compensado.

    2. En el cuadro de diálogo Seleccione la ubicación del archivo STL, introduzca un Nombre de archivo y, a continuación, haga clic en Guardar.

  5. En el entorno contextual Resultados, haga clic en Finalizar resultados icono de finalizar resultados.

Resumen de la actividad 3

En esta actividad, ha resuelto el estudio Simulación de procesos, interpretado los resultados, creado un archivo .stl deformado para compararlo con impresiones reales y, a continuación, ha creado un archivo .stl compensado para corregir automáticamente la deformación de la pieza.
