Generar una ruta de herramienta de Contorno de múltiples ejes
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Varios ejes > Contorno de múltiples ejes.
Se abre el cuadro de diálogo Contorno de múltiples ejes.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si aún no dispone de una, deberá crear una herramienta.
Sugerencia: Las fresas cónicas son las más adecuadas para eliminar material con una ruta de herramienta de Contorno de múltiples ejes.

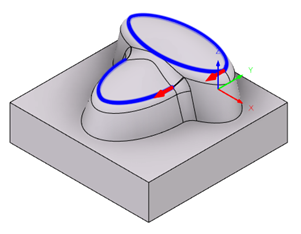

En la pestaña Geometría, con la opción de Selecciones de curva activa, seleccione Curvas 3D en el modelo para controlar la ruta de herramienta.
Pasos opcionales:
En la pestaña Pasadas, para especificar lo que ocurre cuando la herramienta no puede mecanizar una curva, cambie el parámetro Modo de corte.
Para mecanizar la curva con una parte diferente de la herramienta, ajuste el parámetro Desfase axial.
Para desplazar la herramienta más allá del punto de entrada antes de que salga para una mejor eliminación de material, aumente la distancia de Solapamiento de la pasada.
En la ficha Varios ejes, para controlar mejor el movimiento de inclinación de la herramienta, ajuste los parámetros de inclinación.
Haga clic en Aceptar.
Se genera la ruta de herramienta.
