Referencia del Editor de configuración de exportación
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

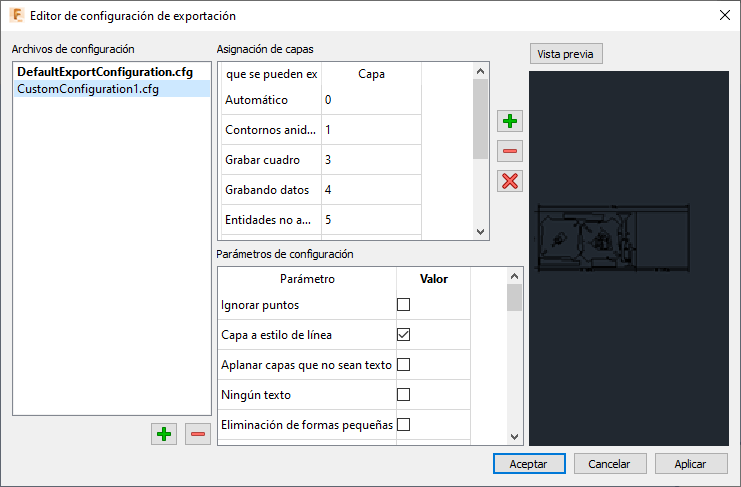

En este tema de referencia se describe el cuadro de diálogo Editor de configuración de exportación que se abre al exportar una Nesting a un archivo DXF. Para trabajar con el Editor de configuración de exportación, debe haber creado un estudio de nesting y estar en proceso de exportar un estudio de nesting.
Un archivo de configuración es un conjunto personalizable de instrucciones sobre cómo extraer o exportar datos de Nesting. Por ejemplo, puede definir que la quinta capa de un archivo DXF contenga geometría que se debe excluir de la Nesting. FusionNesting incluye un archivo de configuración predeterminado. No puede editar este archivo, pero puede crear versiones personalizadas de este que se adapten a su flujo de trabajo. Si utiliza continuamente las mismas asignaciones en su trabajo, es probable que no sea necesario realizar cambios en un archivo de configuración una vez que haya creado uno adaptado a sus necesidades.
Archivos de configuración
Esta sección del cuadro de diálogo muestra los archivos de configuración disponibles. La configuración activa se muestra en negrita.
- Doble clic: establece un archivo de configuración como activo.
Crear: se crea un archivo de configuración utilizando los ajustes actuales del cuadro de diálogo.
Suprimir: se suprime el archivo de configuración seleccionado.
Asignación de capas
Utilice esta tabla para controlar cómo se asignan los valores a las capas durante la exportación.
- Columna Datos exportables: tipos de datos de Nesting disponibles para la asignación; por ejemplo, cuadro de cebo, veta, etc.
- Columna Nombre de capa de destino: las capas en las que se extraerán las entidades.
- Añada una fila de capa a la tabla.
- Elimine la fila de capa seleccionada de la tabla.
Elimine todas las filas de capa.
Estas son las asignaciones por defecto que se suelen utilizar en los flujos de trabajo de CAD.
| Capa | Entidades de Nesting | Elementos de CAD |
|---|---|---|
| 0 | Automático | |
| 1 | Contornos anidables | Círculos, líneas, arcos, polilíneas y texto |
| 3 | Cuadro de grabado | Líneas, arcos y polilíneas |
| 4 | Datos de grabado | Líneas, arcos, círculos, polilíneas y texto |
| 5 | Entidades no anidables; el área de estos elementos se sigue calculando | Líneas, arcos, círculos, polilíneas y texto |
| 6 | Datos adicionales | Líneas, arcos, círculos, polilíneas y texto |
| 14 | Veta | |
| 15-99 | No deseado | No se muestra |
| 251 | Ignorado para fines de Nesting. | Se muestra en orígenes de geometría pero no se utiliza en las Nesting. |
Parámetros de configuración
Defina los parámetros en el archivo de configuración; por ejemplo, "NoText" para eliminar el texto durante la extracción. Pase el puntero del ratón sobre cada uno de los parámetros para leer una descripción.
Vista preliminar
Obtenga una vista preliminar de los resultados de la exportación.
