Generar una ruta de herramienta de acabado de Acanalado de torneado
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en la ficha Torneado > Torneado > Acabado de Acanalado de torneado
.Se abre el cuadro de diálogo de Acabado de acanalado.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de herramientas, seleccione una herramienta de la Biblioteca Fusion.
Sugerencia: Las herramientas de acanalado D.I. o Acanalado D.E. de la biblioteca Herramientas de torneado (pulgadas) o Herramientas de torneado (métricas) son las más adecuadas para eliminar material con una ruta de herramienta como Acabado de acanalado. Seleccione la biblioteca en función de las unidades que utilice.
En el menú desplegable Modo de torneado, seleccione el acanalado exterior, interior o de cara en función de la geometría del modelo.
En la ficha Geometría, se encuentra el área de la ruta de herramienta en el eje Z, con un límite frontal y posterior.
Es habitual elegir Selección en el menú desplegable Modo frontal o Modo posterior para definir el contorno. Puede ampliar estas selecciones introduciendo un valor de Desfase.
En la ficha Radios, ajuste el área que desea mecanizar en el eje X. Defina los valores de Radio exterior y Radio interior para especificar los límites exterior e interior del área de corte.
(Opcional) En la ficha Pasadas, para controlar la dirección de corte, seleccione una opción en el menú desplegable Dirección.
Sugerencia: Para evitar que la herramienta corte muros acanalados en dirección ascendente, seleccione Evitar corte ascendente.En la ficha Pasadas, para combinar el acabado de acanalado con el mecanizado de acanalados únicos, seleccione Mecanizar acanalados únicos.
Los acanalados únicos son los acanalados cuya anchura es igual a la anchura de corte de la inserción.
En la ficha Vinculación, para extender la trayectoria radial o axialmente hasta los límites del material y mecanizar la pieza y el material sin acabado, seleccione Extensión radial o Extensión axial.
Haga clic en Aceptar.
La ruta de herramienta de acabado de ranurado tiene el siguiente aspecto. Simule la trayectoria para analizar sus detalles.

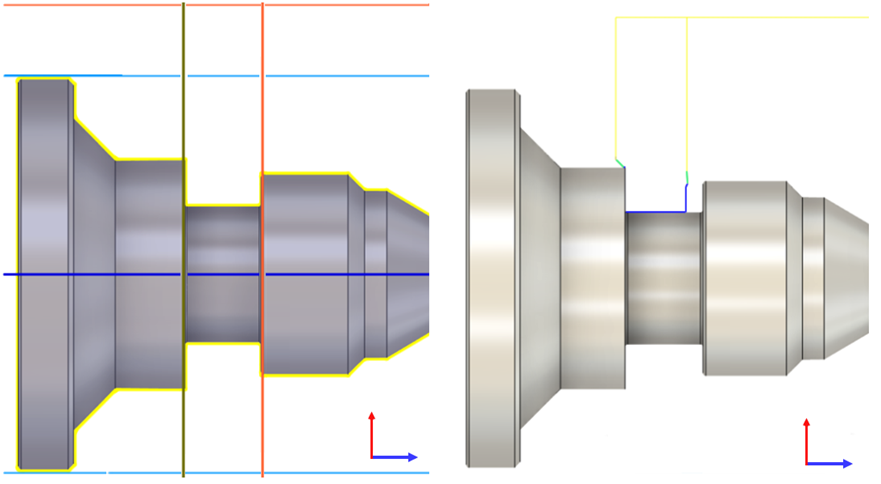

Acabado de acanalado: límites de Geometría y Radios, y la ruta de herramienta.
