La ficha Componentes muestra la estructura del ensamblaje de un diseño de Fusion. Utilice la ficha Componentes en the Fusion web client o en la ficha Inicio si ha activado la extensión Administrar para ver todos los componentes de un diseño.

Para obtener más información sobre esta vista preliminar de la función, consulte el blog de Fusion 360.

1. En el panel de navegación, abra el proyecto que contiene el diseño que desea ver.

2. Seleccione el diseño.

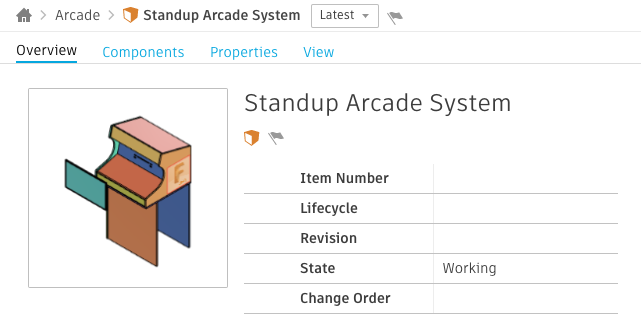

3. En la vista principal, haga clic en la ficha Componentes.



Personalizar la tabla

Las siguientes columnas se muestran por defecto:

• Nombre de la pieza: el nombre de la pieza o componente en Fusion.
• Miniatura: una imagen del componente. Coloque el cursor del ratón sobre la miniatura para ver una imagen de miniatura más grande.
• Referencia externa: indica que el componente es una referencia externa.
• Hito: indica que la versión actual del componente es un hito.
• Número de pieza: el número de la pieza del componente tal como se ha asignado en Fusion.
• Descripción: la descripción del componente en Fusion.
• Material, por defecto: el material por defecto asignado a los cuerpos creados en el componente.
• Fecha/hora de actualización: fecha y hora en que se actualizó por última vez el componente.

Si Fusion Manage Extension está activado, hay columnas adicionales disponibles:

• Número del elemento: el número del elemento de Fusion Manage asignado.
• Ciclo de vida: el estado del ciclo de vida actual del elemento asignado.
• Revisión: la revisión de la última orden de cambio asociada con esta versión del componente.

Puede personalizar las columnas que se van a mostrar.

• Haga clic en Configuración y, a continuación, utilice las casillas de verificación para añadir o eliminar columnas.

Ordenar la tabla

• Haga clic en un encabezado de columna para ordenar la tabla por esa columna.
• Haga clic en el encabezado de columna para alternar entre orden ascendente y descendente.

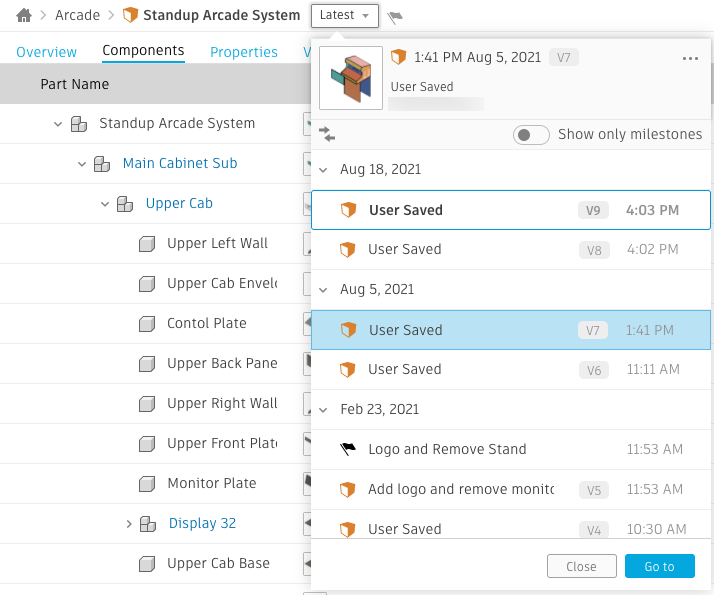

Ver una versión diferente del diseño

Utilice el menú de Historial para ver una versión diferente del diseño. Los componentes de la versión seleccionada se muestran en la ficha Componentes.

1. Haga clic en el menú Historial.



2. Seleccione una versión de la lista.

3. Haga clic en Ir a.

Puede filtrar el historial para mostrar solo las versiones de diseño que sean hitos.

• Haga clic en Mostrar solo hitos.

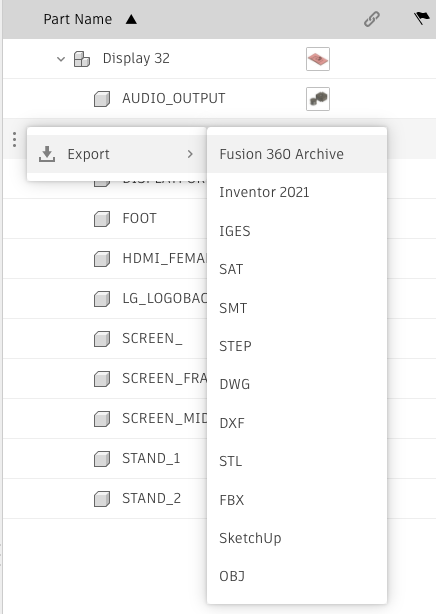

Exportar un componente

1. Coloque el puntero del ratón sobre el componente que desea exportar.

2. Haga clic en el menú Acción y, a continuación, seleccione Exportar.



3. Seleccione el formato.

Compartir un componente

Puede compartir un vínculo a un componente con participantes o colaboradores que no tengan acceso directo a un proyecto. Consulte Compartir diseños
