En el espacio de trabajo Dibujo de Fusion, puede utilizar el comando Marcador de vista base para crear un marcador de posición de vista base en una plantilla de dibujo.

Marcadores de posición de vista base

Un marcador de posición de vista base es la primera vista de marcador de posición que coloca en un plano de una plantilla de dibujo. Puede generar marcadores de posición de vista proyectada adicionales a partir de un marcador de posición de vista base.

Cuando se crea un dibujo a partir de la plantilla de dibujo, el marcador de posición de vista base genera automáticamente una vista base del ensamblaje del diseño al que se hace referencia en el nuevo dibujo.

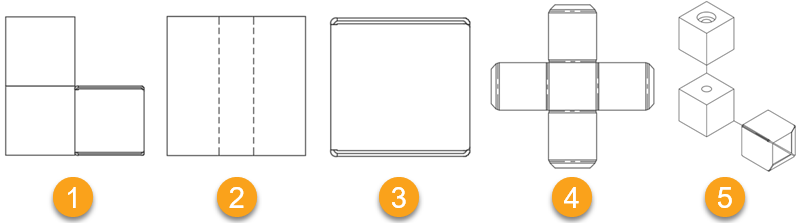

Existen cinco representaciones de marcadores de posición de vista base:

1. Ensamblaje
2. Componente
3. Componente plegado
4. Desarrollo
5. Guión gráfico

Cuando se crea una nueva plantilla de dibujo, Fusion solicita la colocación de un marcador de posición de vista base. Después de colocar un marcador de posición de vista base en un plano, puede generar marcadores de posición de vista proyectada adicionales a partir de él.

Puede crear marcadores de posición de vista base adicionales con diferentes propiedades de vista en el mismo plano o en planos adicionales. Al crear un nuevo marcador de posición de vista base, puede crear una nueva referencia o añadirla a una referencia existente en la plantilla de dibujo.

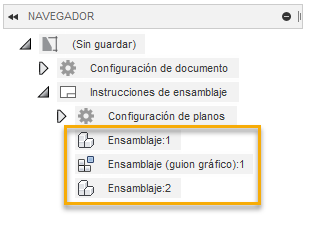

Si crea una referencia nueva, aparece un nodo nuevo en el navegador.

Si añade el nuevo marcador de posición de vista base a una referencia existente, se asocia al nodo de referencia existente en el navegador.

Marcadores de posición de vista proyectada

En el espacio de trabajo Dibujo de Fusion, puede utilizar el comando Marcador de posición de vista proyectada para crear vistas de marcador de posición adicionales en una plantilla de dibujo, en relación con un marcador de posición de vista base.

Un marcador de posición de vista proyectada es una vista ortogonal que se genera a partir del marcador de posición de vista base u otro marcador de posición de vista proyectada en el plano actual de una plantilla de dibujo.

Cuando se crea un dibujo a partir de la plantilla de dibujo, los marcadores de posición de vista proyectada generan automáticamente vistas proyectada del ensamblaje del diseño al que se hace referencia en el nuevo dibujo.

Orientación

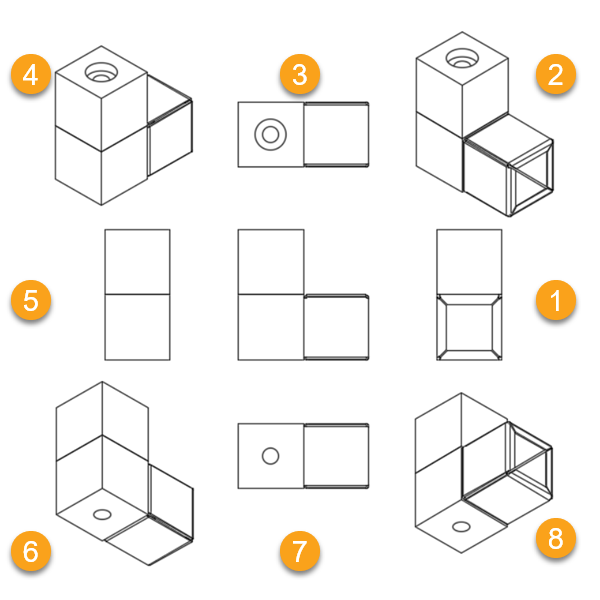

Puede crear marcadores de posición de vista proyectada en ocho orientaciones, en relación con la vista principal. La orientación viene determinada por la dirección en la que se arrastra el cursor al crear el marcador de posición de vista proyectada.

	Orientación	Dirección de arrastre
1	Derecha	Derecha (0 grados)
2	Isométrico NE	Superior derecha (45 grados)
3	Parte superior	Arriba (90 grados)
4	Isométrico NO	Superior izquierda (135 grados)
5	Izquierda	Izquierda (180 grados)
6	Isométrico SO	Inferior izquierda (225 grados)
7	Abajo	Abajo (270 grados)
8	Isométrico SE	Inferior derecha (315 grados)

Propiedades

Un marcador de posición de vista proyectada mantiene una relación principal/secundario con la vista de marcador de posición a partir de la cual se ha generado. Un marcador de posición de vista proyectada hereda las propiedades del marcador de posición de vista base por defecto.

Si cambia las propiedades del marcador de posición de vista base, también cambian las propiedades del marcador de posición de vista proyectada. Sin embargo, si modifica una propiedad de un marcador de posición de vista proyectada y, a continuación, cambia dicha propiedad en el marcador de posición de vista base, la propiedad no se actualizará en el marcador de posición de vista proyectada.
