Plantillas de dibujo
En el espacio de trabajo Dibujo de Fusion, puede crear plantillas de dibujo para aplicar normas coherentes en los nuevos dibujos que cree usted y su equipo, lo que le ahorrará tiempo y esfuerzo más adelante.
Una plantilla de dibujo almacena cuadros de rotulación, bordes, parámetros de documento, planos, parámetros de plano, vistas de marcadores de posición, parámetros de líneas de centro y marcas de centro automatizadas, marcadores de posición de tabla, texto e imágenes personalizados.
Utilice una plantilla de dibujo para no tener que configurar las preferencias de dibujo desde cero cada vez que cree uno.
Cuando se utiliza una plantilla de dibujo para crear un dibujo, Fusion analiza el diseño al que se hace referencia y automáticamente:
- Aplica los parámetros personalizados del documento
- Crea planos con los parámetros de plano personalizados, el cuadro de rotulación, el borde, el texto y las imágenes que contienen
- Genera vistas de dibujo para el ensamblaje de diseño donde se colocan las vistas base y de marcador de posición
- Genera una lista de piezas para el ensamblaje de diseño donde se coloca el marcador de posición de tabla

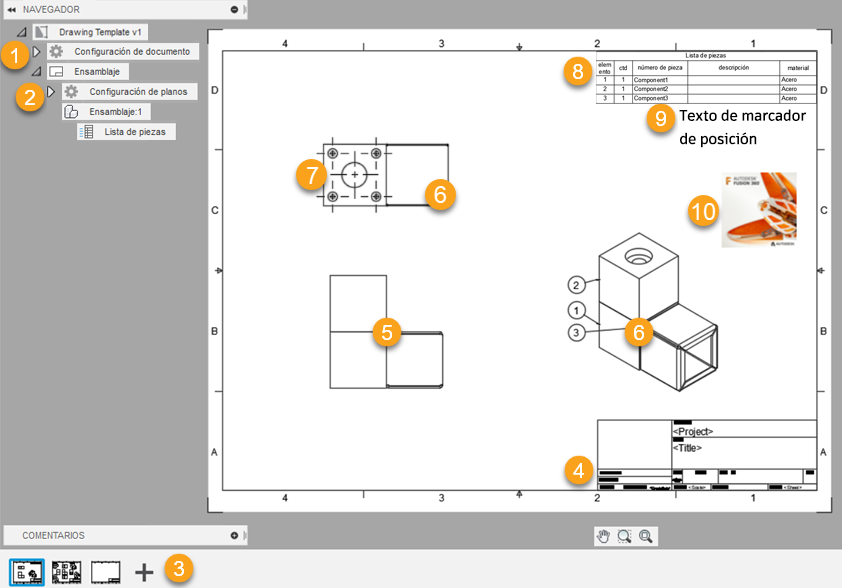

Elementos de una plantilla de dibujo
Puede crear o modificar los siguientes elementos en una plantilla de dibujo:
- Parámetros del documento
- Configuración de plano
- Planos
- Cuadros de rotulación y bordes
- Marcadores de posición de vista base
- Marcadores de posición de vista proyectada
- Marcas de centro y líneas de centro automatizadas
- Marcadores de posición de tabla
- Texto
- Imágenes

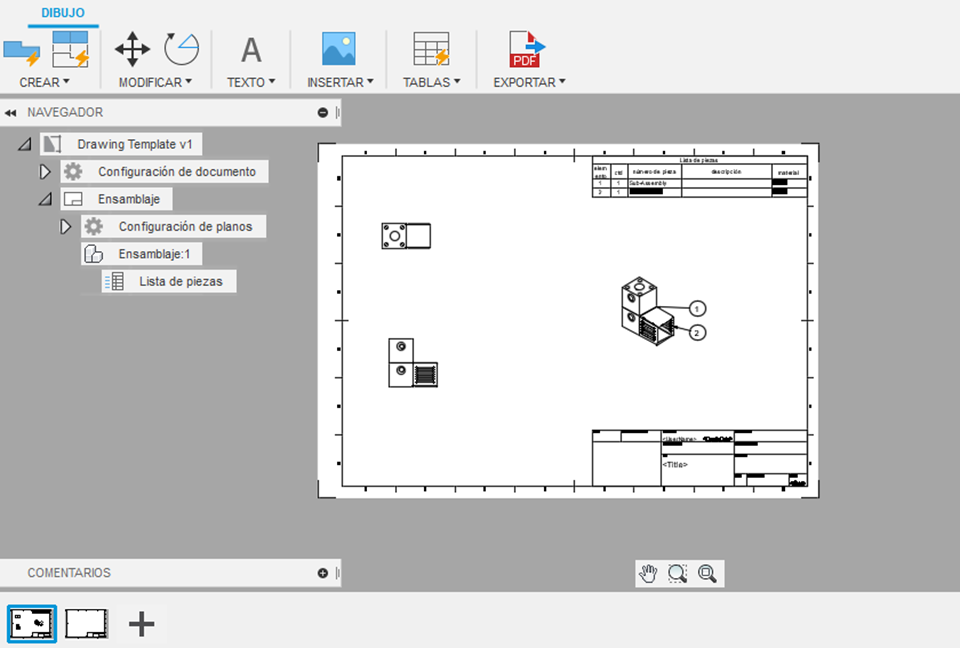

Entorno contextual de plantilla
Al crear una plantilla de dibujo o editar una existente, se accede al entorno contextual Plantilla.
Puede crear y modificar parámetros de documento, parámetros de plano, planos, cuadros de rotulación, bordes, marcadores de posición de vista base y vista proyectada, marcadores de posición de tabla e imágenes.
Cuando haya terminado de personalizar la plantilla de dibujo, puede guardarla en un proyecto en el panel de datos.
A continuación, puede:
- Seleccione la plantilla de dibujo en el cuadro de diálogo Crear dibujo cuando cree un dibujo.
- Abra la plantilla de dibujo para modificarla.
- Comparta la plantilla de dibujo con otros miembros del equipo.
