Vistas proyectadas
En el espacio de trabajo Dibujo de Fusion, puede utilizar el comando Vista proyectada para crear vistas adicionales de un diseño en relación con una vista principal.
Una vista proyectada es una vista ortogonal que se genera a partir de la vista base, otra vista proyectada o una vista en sección del plano actual.
Orientación

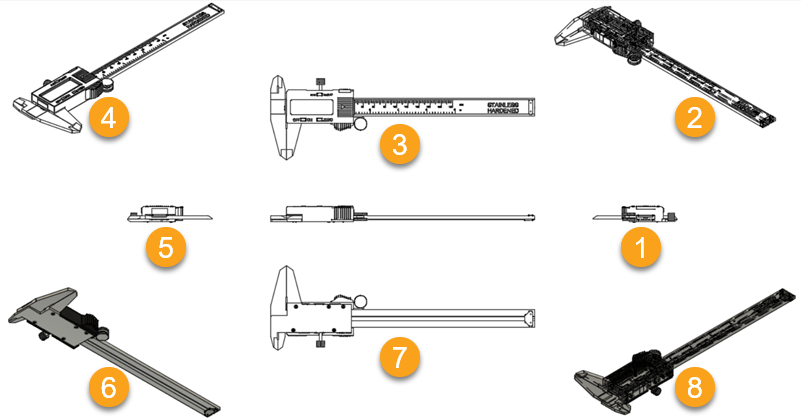

Puede crear vistas proyectadas en ocho orientaciones, en relación con la vista principal. La orientación viene determinada por la dirección en la que se arrastra el cursor al crear la vista proyectada.
| Orientación | Dirección de arrastre | |
|---|---|---|
| 1 | Derecha | Derecha (0 grados) |
| 2 | Isométrico NE | Superior derecha (45 grados) |
| 3 | Arriba | Arriba (90 grados) |
| 4 | Isométrico NO | Superior izquierda (135 grados) |
| 5 | Izquierda | Izquierda (180 grados) |
| 6 | Isométrico SO | Inferior izquierda (225 grados) |
| 7 | Abajo | Abajo (270 grados) |
| 8 | Isométrico SE | Inferior derecha (315 grados) |
Propiedades
Una vista proyectada mantiene una relación principal/secundario con la vista a partir de la cual se ha generado. Una vista proyectada hereda las propiedades de la vista base por defecto.
Si cambia las propiedades de la de vista base, también cambian las propiedades de la vista proyectada. Sin embargo, si modifica una propiedad de una vista proyectada y, a continuación, cambia dicha propiedad en la vista base, la propiedad no se actualizará en la vista proyectada.
