Editar configuración de la altura del texto en un dibujo
Aprenda a ver y editar la configuración de la altura del texto para el dibujo actual.
Los parámetros de grupo de altura de texto permiten controlar el tamaño del texto de las notas, las notas de directriz, las notas de agujero y rosca, las notas de pliegue, las cotas, los símbolos, las tablas, las listas de piezas y las referencias numéricas.
Editar configuración de la altura del texto
Después de crear o abrir un dibujo:

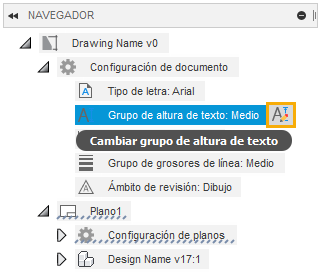

En el navegador, expanda el nodo Parámetros del documento.
Haga clic en el icono situado junto a Grupo de altura de texto.
Se abre el cuadro de diálogo de Parámetros del documento.

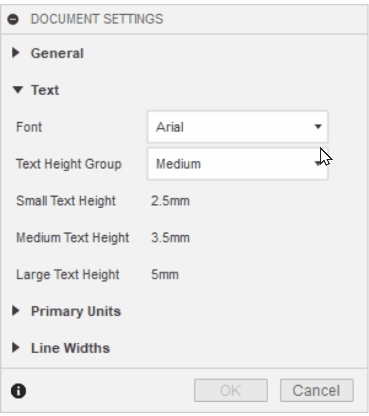

En el cuadro de diálogo Parámetros del documento, visualice o ajuste los parámetros.
Haga clic en Aceptar.
Los cambios se aplican al dibujo actual.
Valores de grupo de altura de texto

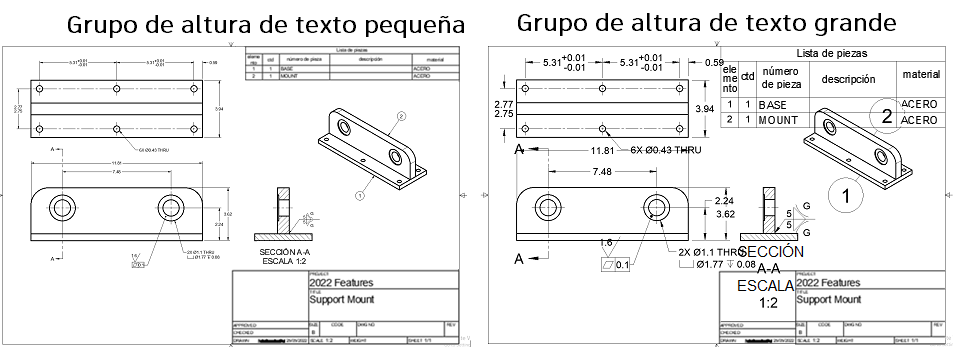

Cuando se selecciona Pequeño, Medio o Grande para aplicar los valores por defecto, se ajusta la escala de todos los elementos del dibujo actual en consecuencia.
Para unidades en milímetros:
| Grupo de altura de texto | Altura de texto pequeño | Altura de texto mediano | Altura de texto grande |
|---|---|---|---|
| Pequeño | 1,8 mm | 2,5 mm | 3,5 mm |
| Medio | 2,5 mm | 3,5 mm | 5 mm |
| Grande | 3,5 mm | 5 mm | 7 mm |
| Personalizada | Permite establecer una altura de texto para cada grupo por separado. |
Para unidades en pulgadas:
| Grupo de altura de texto | Altura de texto pequeño | Altura de texto mediano | Altura de texto grande |
|---|---|---|---|
| Pequeño | 0,07 pulg. | 0,1 pulg. | 0,12 pulg. |
| Medio | 0,1 pulg. | 0,12 pulg. | 0,24 pulg. |
| Grande | 0,12 pulg. | 0,24 pulg. | 0,35 pulg. |
| Personalizada | Permite establecer una altura de texto para cada grupo por separado. |
Grupos y objetos que se pueden controlar mediante la opción Personalizado
Cuando se selecciona la opción Personalizado, se puede definir una altura de texto para cada grupo por separado, lo que proporciona un mayor control sobre los grupos individuales de objetos.
Altura de texto pequeño
El grupo de altura de texto pequeño controla los siguientes objetos:
- Cota -> texto de tolerancia simétrica
- Cota -> texto de tolerancia de desviación
- Cota -> texto de tolerancia de límite
Altura de texto mediano
El grupo de altura de texto mediano controla los siguientes objetos:
- Cota -> texto de unidades principales
- Cota -> texto de unidades alternativas
- Texto
- Notas
- Notas descriptivas
- Notas de agujero y de rosca
- Notas de pliegue
- Texto de tabla de plegado
- Identificadores de plegado
- Símbolos
- Texto de tabla personalizado
- Texto de lista de piezas
Altura de texto grande
El grupo de altura de texto grande controla los siguientes objetos:
- Vista de dibujo -> identificadores de línea de sección
- Vista de dibujo -> Identificadores de contorno de detalle
- Vista de dibujo -> etiquetas
- Referencias numéricas normalizadas
- Referencias numéricas de patentes
