Preferencias y parámetros (espacio de trabajo Dibujo)
En el espacio de trabajo Dibujo de Fusion, puede definir preferencias por defecto que se aplicarán a todos los dibujos y planos nuevos que cree.
También puede ajustar la configuración del documento para cada dibujo y la configuración de plano para cada plano individual.
Preferencias del espacio de trabajo de dibujo

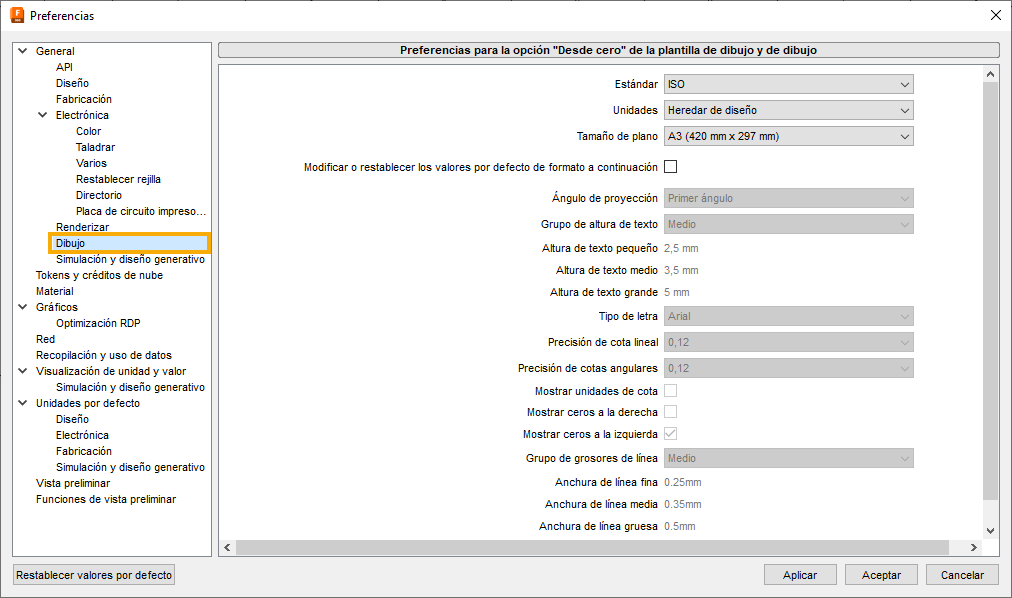

Las preferencias del espacio de trabajo Dibujo se encuentran en el cuadro de diálogo Preferencias en Fusion.
Puede personalizar las preferencias por defecto para que cada dibujo que cree con la opción Desde cero ya esté configurado con los parámetros que prefiera.
Las preferencias incluyen:
- Normas de dibujo ISO y ASME
- Unidades métricas o imperiales
- Tamaño de plano
- Ángulo de proyección
- Fuente
- Altura de texto
- Formato de cota, precisión, unidades y ceros a la izquierda/a la derecha
- Grosores de línea
Parámetros del documento

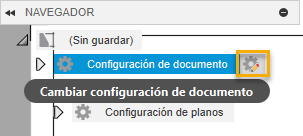

Los Parámetros del documento de cada dibujo se encuentran en el navegador.
Puede ajustar la configuración del documento para cada dibujo, en función de los requisitos del diseño. Al ajustar los parámetros del documento, todos los planos del dibujo actual se actualizan para reflejar los cambios.
Algunos parámetros del documento son de solo lectura una vez creado el dibujo, ya que:
- se heredan del diseño
- la norma de dibujo los controla
- o solo se puede especificar la primera vez que se crea un dibujo.
Los parámetros del documento incluyen:
- Normas de dibujo ISO y ASME
- Unidades métricas o imperiales
- Ángulo de proyección
- Fuente
- Altura de texto
- Unidades de cota, formato, precisión y ceros a la izquierda y a la derecha
- Grosores de línea

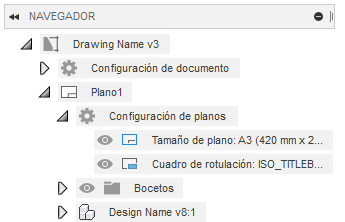

Los parámetros de plano de cada plano se encuentran en el navegador.
Puede administrar la configuración y la visibilidad de cada plano, en función de los requisitos del diseño.
Los parámetros de plano incluyen:
- Tamaños de planos estándar ISO y ASME y visibilidad de borde
- Administración y visibilidad de cuadro de rotulación
el espacio de trabajo Dibujo, como el resto de Fusion, está disponible en los siguientes idiomas:
- Alemán
- Inglés
- Español
- Francés
- Italiano
- Japonés
- Coreano
- Chino

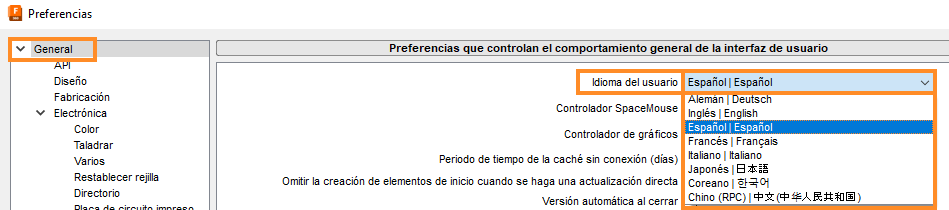

Puede encontrar la configuración de idioma del usuario en las preferencias generales del cuadro de diálogo Preferencias.
