Creación de una plantilla de dibujo

Cree y modifique plantillas de dibujo que usted y su equipo pueden utilizar para asegurar la coherencia al crear dibujos en el área de trabajo Dibujo en Fusion.

Crear una nueva plantilla de dibujo

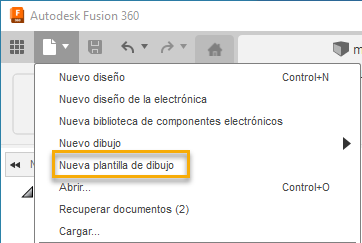

1. En la barra Aplicación, haga clic en Archivo , seleccione Nuevo…

   Se muestra el cuadro de diálogo ¿Qué desea diseñar?.

2. En el cuadro de diálogo, seleccione Dibujo.

   El panel derecho del cuadro de diálogo ¿Qué desea diseñar? se actualiza en consecuencia.

3. En el panel derecho del cuadro de diálogo, seleccione Plantilla como Tipo.

4. Haga clic en Crear nueva.

   Se abre el cuadro de diálogo Crear una plantilla de dibujo.

5. En el cuadro de diálogo Crear plantilla de dibujo, seleccione las opciones que desee:

   • Desde cero: comience con la plantilla ISO o ASME por defecto que se incluye con Fusion.
   • Plantilla existente: comience con una plantilla de dibujo existente en el proyecto actual.
   • Dibujo existente: comience con un dibujo existente en el proyecto actual.
   • Examinar: comience con una plantilla de dibujo o un dibujo existente en un proyecto diferente.

6. Seleccione la Norma:

   • ASME
   • ISO

7. Seleccione las unidades:

   • pulg. (pulgadas)
   • mm (milímetros)

8. Seleccione el Tamaño de plano

9. Haga clic en Aceptar.

   Se abre el entorno contextual Plantilla.

10. (Opcional) Coloque un marcador de posición de vista base.

11. En la barra de herramientas, seleccione Crear > Marcador de posición de vista base.

12. Haga clic en cualquier lugar del plano actual para colocar el marcador de posición de la vista base.

13. Ajuste los parámetros en el cuadro de diálogo Vista de marcador de posición y, a continuación, haga clic en Aceptar.

14. (Opcional) Configure la plantilla de dibujo:

    • En el navegador, ajuste los parámetros del documento.
    • En el navegador, ajuste los parámetros del plano.
    • Seleccione la geometría del cuadro de rotulación, haga clic con el botón derecho y, a continuación, haga clic en Editar cuadro de rotulación para personalizar el cuadro de rotulación y sus atributos.
    • Seleccione el borde, haga clic con el botón derecho y, a continuación, haga clic en Editar borde para editar el borde.
    • En la barra de herramientas, haga clic para crear:
      • Marcadores de posición de vista base adicionales
      • Marcadores de posición de vista proyectada
      • Texto
      • Imágenes
      • Marcadores de posición de tabla
    • En la Barra de planos, haga clic en el botón + para añadir más planos.

15. Haga clic en Archivo > Guardar para guardar la plantilla de dibujo.

16. Escriba un nombre y especifique una ubicación para guardar la plantilla de dibujo.

17. Haga clic en Guardar.

La plantilla de dibujo se guarda y se puede acceder a ella en el Panel de datos.

Ahora puede utilizar la plantilla de dibujo como base al crear un dibujo nuevo.
