Actividad 5: Trabajar con señales en una placa de circuito

En esta actividad, explorará las señales en el diseño de una placa de circuito. Esto permite comprobar la longitud y las propiedades del conductor de aire.

Requisitos previos

• Actividad 4 completada.

Pasos

1. En el diseño esquemático de SmartMeter del proyecto SmarttMeter, haga clic en Diseño > Cambiar > Cambiar a documento PCB. Se abre la ficha de diseño de PCB de SmartMeter.

2. En el panel Administrador de diseño, en la ficha Navegador, seleccione Señales en la lista desplegable Vista y haga clic en por defecto en el grupo Clases de red.

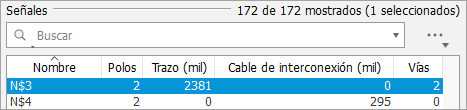

3. En la lista Señales, seleccione N$3. Compruebe que la señal se resalte en el lienzo. En la columna Trazo de la lista Señal, se muestra el valor de longitud 2381 milipulgadas (2,381 pulgadas) y 0 milipulgadas en la columna Conductor de aire.



   Nota: Amplíe hasta ver las etiquetas N$3 en los cables. Siga la señal desde un cable azul inferior lado, pasando por un cable rojo superior y por otro cable azul inferior.



4. En la lista Señales, seleccione N$4 para comprobar todas las propiedades del conductor de aire.

   1. La lista muestra 0 milipulgadas en la columna Trazos, pero una longitud de 295 milipulgadas (0,295 pulgadas) en la columna Conductor de aire. El conductor de aire de la señal se mostrará como un rectángulo de selección blanco ampliado en el lienzo.

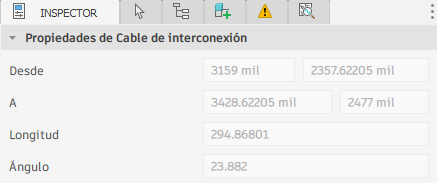

   2. En el panel Inspector. En el grupo Propiedades del conductor de aire, consulte las coordenadas Desde y Hasta del conductor de aire, la Longitud y el Ángulo.



      Nota: Al igual que en las redes del diseño esquemático, puede comprobar las coordenadas Desde y Hasta colocando el puntero en los extremos. Compruebe los valores que se muestran en la parte superior del espacio de trabajo Diseño.

5. Utilice Enrutamiento rápido múltiple para enrutar señales de IC1 a IC2.

   1. Haga clic en Diseñar > Enrutamiento rápido > Enrutamiento rápido múltiple .

   2. *Haga clic y mantenga pulsado * para dibujar una línea a través del conjunto de cuatro plataformas en una lado de IC1.



   3. Haga clic con el botón derecho en uno de los conductores de aire para enrutar las cuatro señales.



   4. Haga clic en Terminar o pulse ESC.

Resumen de la actividad 5

En esta actividad, ha explorado las señales del diseño de PCB. Ha comprobado la longitud de una señal, la longitud del conductor de aire y las propiedades del conductor de aire. También ha utilizado Enrutamiento rápido múltiple para enrutar señales.
