Actividad 1: Definir la placa de circuitos impresos

En esta actividad, se inicia un documento PCB a partir de un esquema y se define el tamaño básico de la placa de circuitos impresos.

Pasos

1. Cambie al documento PCB.

   1. En el espacio de trabajo esquemático, haga clic en Diseño > Cambiar > Cambiar a documento PCB .

   2. Haga clic en Diseño > Vista > Ajustar en ventana .

   3. Asegúrese de que ve la placa de circuitos impresos por defecto con una forma amarilla y un fondo negro, junto con los componentes en la parte inferior izquierda de la placa.

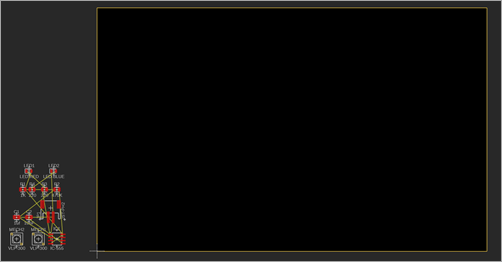

      PCB por defecto con componentes.

      Nota: Los componentes tienen contornos blancos. Colores verdes y rojos que representan las entradas/salidas de los componentes. Líneas amarillas que representan cómo se conectan las entradas/salidas.

2. Cambie el tamaño de la placa de circuitos impresos.

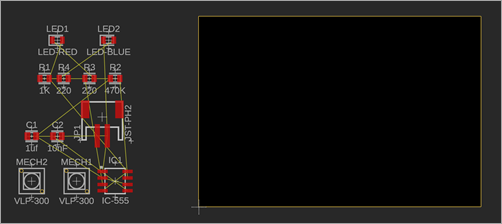

   1. Haga clic y arrastre el borde derecho de la placa de circuitos impresos hasta que su anchura sea ligeramente inferior a la altura de los componentes.

   2. Haga clic y arrastre el borde superior de la placa de circuitos impresos hasta que su altura coincida con la altura de los componentes.



Resumen de la actividad 1

En esta actividad, ha abierto un documento PCB desde el espacio de trabajo esquemático y ha cambiado el tamaño de la placa de circuitos impresos a un tamaño aproximado en relación con el tamaño de los componentes.
