Actividad 2: Colocar los componentes de la placa de circuitos impresos

En esta actividad, se colocan y reflejan los componentes en la placa de circuito. Las posiciones exactas no son críticas, excepto para los LED, el temporizador de LM555ND y JSTPH2, que deben estar en las posiciones relativas mostradas. Las resistencias y los condensadores también deben colocarse como se muestra en relación con otros componentes.

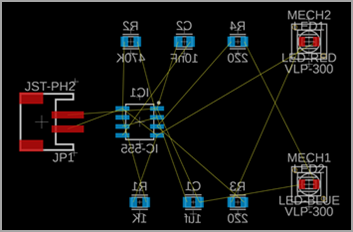

Posiciones de componentes de la placa de circuitos impresos.

Requisitos previos

• Actividad 1 completada.

Pasos

1. Coloque el temporizador en la placa de circuitos impresos.

   1. Haga clic, mantenga pulsado y arrastre el puntero alrededor del temporizador para seleccionarlo. Haga clic en el controlador de un temporizador en el centro de la implantación de componentes.

      Nota: Una pieza está seleccionada cuando el color cambia a un color rojo más profundo y brillante.

   2. Arrastre el temporizador en la placa de circuitos impresos.

   3. Haga clic en Diseño > Modificar > Reflejar .

   4. Haga clic en la implantación de componentes del temporizador para reflejarla.

      Nota: El color azul representa que el componente está en la parte inferior de la placa de circuitos impresos.

2. Coloque los LED en la placa de circuitos impresos.

   1. Haga clic en Diseño > Modificar > Desplazar .

   2. Mantenga pulsado el controlador de LED1.

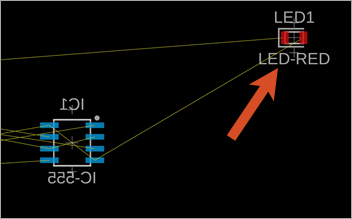

   3. Arrastre el LED en la placa de circuitos impresos, como se muestra.



   4. Mantenga pulsado el controlador de LED2.

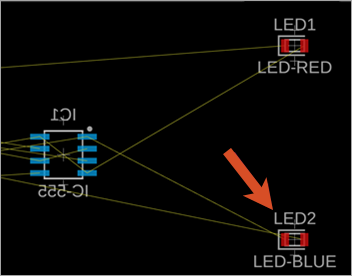

   5. Arrastre el LED en la placa de circuitos impresos, como se muestra.



3. Coloque las tuberías de luz en la placa de circuitos impresos.

   1. Haga clic en Diseño > Modificar > Desplazar .

   2. Mantenga pulsado el controlador de una MECH1 etiquetada.

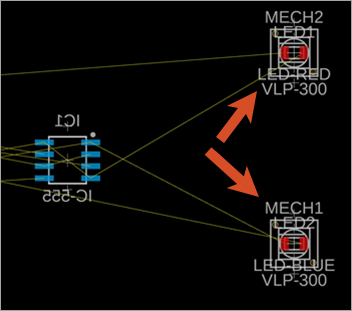

   3. Arrastre una tubería de luz al centro, sobre uno de los LED de la placa de circuitos impresos, como se muestra.



   4. Arrastre la segunda tubería de luz sobre el otro LED de la placa de circuitos impresos.

4. Coloque JSTPH2 en la placa de circuitos impresos.

   1. Haga clic en el controlador de JSTPH2 una vez para girar el componente 90 grados.

   2. Haga clic en Diseño > Modificar > Desplazar .

   3. Mantenga pulsado el controlador de JSTPH2.

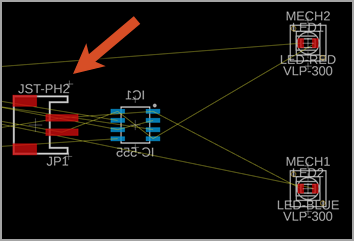

   4. Arrastre JSTPH2 en la placa de circuitos impresos, como se muestra.



5. Coloque las resistencias y los condensadores en la placa de circuitos impresos.

   1. Haga clic en Diseño > Modificar > Desplazar .

   2. Haga clic y mantenga presionado el controlador de una resistencia o un condensador.

   3. Arrastre el componente en la placa de circuitos impresos, como se muestra.

   4. Siga colocando todos los componentes.

   5. Haga clic en Diseño > Modificar > Reflejar .

   6. Haga clic en el control de cada resistencia y condensador para reflejar el componente.



Resumen de la actividad 2

En esta actividad, ha colocado y reflejado los componentes para la placa de circuitos impresos.
