Aprendizaje: crear una presentación de placa de circuitos impresos
El proceso de diseño de la placa de circuitos impresos es tanto una obra artística como una ciencia. Si le da un esquema a 100 ingenieros diferentes, probablemente obtendrá 100 diseños de placa de circuitos impresos diferentes, todos con giros únicos.
En este aprendizaje, comenzará con un diseño esquemático y creará una placa de circuitos impresos mediante los siguientes pasos:
- Definición de la forma de la placa de circuitos impresos.
- Colocación de los componentes.
- Enrutamiento de las conexiones.

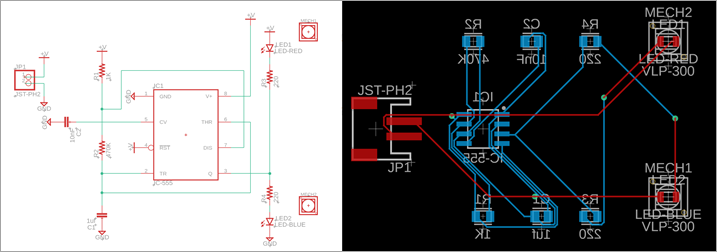

Esquema convertido en placa de circuitos impresos para el circuito de luz intermitente doble LED.
Requisitos previos
- Se ha completado el aprendizaje anterior: crear un diseño esquemático (schematic-tutorial.html).
- El diseño que ha creado en el aprendizaje Crear un diseño esquemático está abierto en el espacio de trabajo Esquema.
