Actividad 5: Definir valores

En esta actividad, se introducen valores para definir la capacidad de los componentes. La construcción de las resistencias y de los condensadores se ha definido por el nombre de las piezas de los componentes, pero su capacidad, no. Esto es necesario para que el circuito funcione del modo previsto.

Requisitos previos

• Actividad 4 completada.

Pasos

1. Defina el valor de la Resistencia 1.

   1. Haga clic en Diseño > Modificar > Valor .
   2. Haga clic en el símbolo de la resistencia R1.
   3. Introduzca el valor de 1K.

2. Defina el valor de la Resistencia 2.

   1. Haga clic en el símbolo de la resistencia R2.
   2. Introduzca el valor de 470K.

3. Defina el valor de la Resistencia 3.

   1. Haga clic en el símbolo de la resistencia R3.
   2. Introduzca el valor 220.

4. Defina el valor de la Resistencia 4.

   1. Haga clic en el símbolo de la resistencia R4.
   2. Introduzca el valor 220.

5. Defina el valor del Condensador 1.

   1. Haga clic en el símbolo del condensador C1.
   2. Si aparece un cuadro de mensaje de advertencia, haga clic en Sí.
   3. Introduzca el valor de 1uf.

6. Defina el valor del Condensador 2.

   1. Haga clic en el símbolo del condensador C2.
   2. Si aparece un cuadro de mensaje de advertencia, haga clic en Sí.
   3. Introduzca el valor de 10nF.
   4. Pulse ESC para finalizar.

7. Compruebe que no ha cometido ningún error en el esquema.

   1. Haga clic en Validar > Validar > ERC .

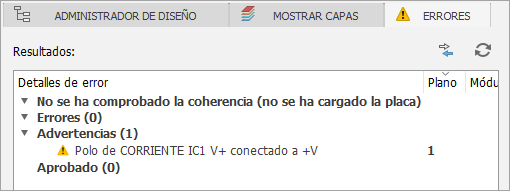

   2. Compruebe el panel Errores de ERC que muestra la lista de errores. Debería haber una advertencia para el voltaje IC1. Esto es de esperar. Si aparece algo más, se han cometido errores. Vuelva atrás y arregle el problema.



Resumen de la actividad 5

En esta actividad, ha definido los valores de las resistencias y los condensadores. Los valores se documentan en el diseño esquemático.

Valores de resistencias y condensadores añadidos al esquema esquemático.
