Desplazar/copiar
La herramienta Desplazar/copiar desplaza o copia componentes, cuerpos, caras u objetos de boceto en Fusion.
Diseño > Modificar > Desplazar
Puede seleccionar componentes, cuerpos, caras u objetos de boceto y utilizar la herramienta Desplazar/copiar para desplazarlos, girarlos o copiarlos.
Tipo de desplazamiento
Desplazamiento libre: permite mover el objeto con el manipulador en el lienzo. También puede introducir los valores manualmente. Nota: El movimiento libre es el tipo de movimiento más flexible, pero no se captura paramétricamente con una operación Mover en la secuencia temporal.
Convertir: permite utilizar los manipuladores X, Y, Z para desplazarse a la posición deseada. También puede introducir los valores manualmente. Nota: Para el tipo de movimiento Convertir, la posición final se captura automáticamente de forma paramétrica y se crea una función de Mover en la Línea de tiempo. Puede modificar los valores de posición más adelante en la Tabla de parámetros o en el cuadro de diálogo Editar función.
Rotación: seleccione el eje de rotación y especifique el ángulo de rotación.
De punto a punto: le permite seleccionar un punto desde el que desplazarse y un punto al que desplazarse.
De punto a posición: le permite seleccionar un punto en el modelo y desplazarlo a una posición especificada en función del diseño o del espacio de coordenadas de un componente.
Posición de captura
En el cuadro de diálogo, active la opción de Posición de captura para capturar la nueva posición.
Crear copia
También puede crear una copia del cuerpo o componente que se está desplazando. Después de seleccionar un objeto, active la opción de Crear copia.
Herramienta Mover/Copiar en comparación con la herramienta Pulsar/Tirar
Pulsar/Tirar desfasa la geometría, mientras que Mover desplaza el objeto o la operación sin modificar la geometría seleccionada.

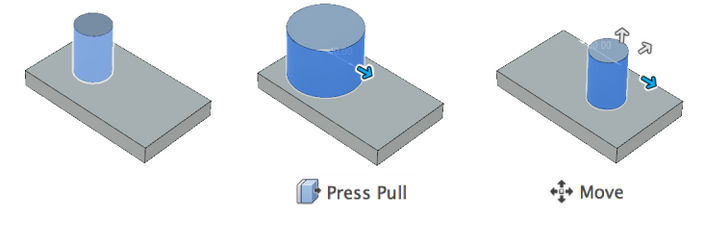

En este ejemplo, Pulsar/Tirar desfasa la cara cilíndrica y permite modificar el diámetro mientras el eje central permanece fijo en su lugar. Mover cambia la ubicación del cilindro y no afecta al diámetro.
Sugerencias
- Utilice los tipos de movimiento Posición de captura con Desplazamiento libre, Girar, Punto a punto y Punto a posición para capturar la nueva posición paramétricamente.
