Actividad 4: Seleccionar un material diferente y volver a ejecutar

En esta actividad:

• Clone el estudio.
• Cambie el material para intentar eliminar el pandeo.
• Ejecute el análisis con el nuevo material.
• Compare los resultados con los del estudio anterior.

Requisitos previos

Actividad 3 completada.

Pasos

1. Clone Estudio 1: Pandeo estructural.

   1. Haga clic con el botón derecho en Estudio 1: Pandeo estructural en el navegador.
   2. Seleccione Clonar estudio. Ahora dispone de una copia perfecta de la configuración de su estudio anterior.

2. Modifique los materiales.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Materiales del estudio) para abrir el cuadro de diálogo Materiales del estudio.
   2. Haga clic en Seleccionar todo en la esquina inferior izquierda para seleccionar todos los componentes.
   3. Cambie el valor de Materiales del estudio de uno de los menús desplegables a Polipropileno.
   4. Haga clic en Aceptar.

3. Guarde el estudio.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Resolver > Resolver) para abrir el cuadro de diálogo Materiales del estudio.
   2. Asegúrese de que se ha seleccionado el estudio correcto y, a continuación, haga clic en Resolver estudio 1 para iniciar el análisis y cerrar el cuadro de diálogo.
   3. Cuando el análisis termine, haga clic en Cerrar para cerrar el cuadro de diálogo Estado de tarea.

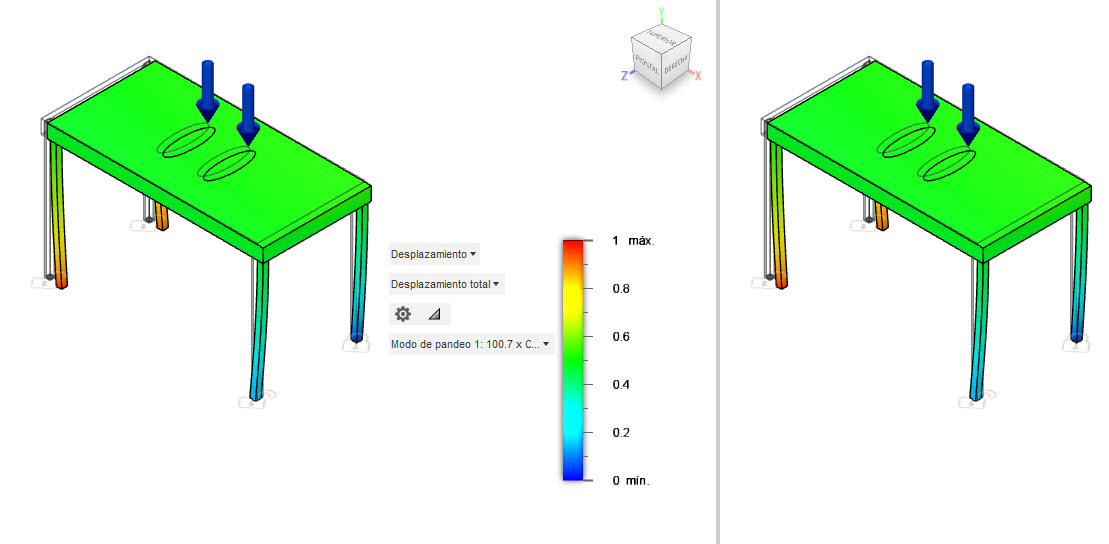

4. Compare los resultados de los dos estudios en paralelo.

   1. Haga clic en (espacio de trabajo Simulación > ficha Resultados > panel Comparar > Comparar).

      Nota: La ventana gráfica se divide y muestra dos ventanas de vista. El nombre del estudio se muestra en la esquina inferior izquierda de cada ventana de visualización.
   2. Haga clic en la ventana de la izquierda para asegurarse de que está activa.

      Sugerencia: Los controles de visualización y navegación se muestran en la parte inferior de la ventana activa.
   3. Utilice el menú desplegable Estudios en la esquina inferior izquierda para seleccionar el primer estudio.
   4. Haga clic en la ventana de vista de la derecha para asegurarse de que está activa. Los controles de visualización y navegación ahora aparecen junto con el menú desplegable Estudios.
   5. Utilice el menú desplegable Estudios en la esquina inferior izquierda para seleccionar el segundo estudio.

      Nota: Asegúrese de que está mirando en el mismo modo de pandeo en ambas vistas, que aparecen cerca de la leyenda. Si los modos de pandeo no son los mismos, utilice el menú desplegable para cambiarlos en el análisis activo.

      Observe que las formas y el intervalo de desplazamiento son iguales que los diferentes materiales, ya que se compara el mismo Modo. Sin embargo, los factores de carga de pandeo son diferentes. El factor de carga de pandeo de la mesa de plástico es menor que 1, lo que indica que se pandea bajo la carga especificada. El factor de carga de pandeo de la mesa de polipropileno es mayor que 1, lo que indica que aunque se muestran la forma y el desplazamiento, el pandeo no se produce bajo la carga especificada.

Resumen de la actividad 4

En esta actividad:

• Clone el estudio.
• Cambie el material para intentar eliminar el pandeo.
• Ejecute el análisis con el nuevo material.
• Compare los resultados con los del estudio anterior.
