Actividad 3: Resolver el análisis e interpretar los resultados

En esta actividad:

• Ejecute el análisis
• Vea los resultados para determinar si es probable que la mesa de plástico se pandee.
• Anime y vea los tres modos de vibración para identificar el modo con el factor de carga de pandeo más bajo.

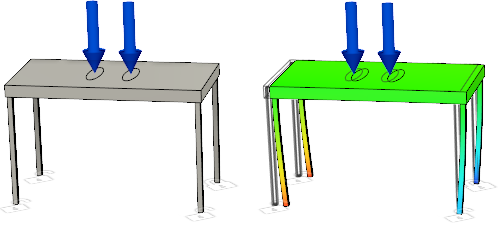

Análisis previo de la tabla de plástico (izquierda) y resultado del desplazamiento total para la mesa de plástico para el Modo 1 (derecha).

Requisitos previos

• Actividad 2 completada.

Pasos

1. Resuelva el estudio.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Resolver > Resolver) para abrir el cuadro de diálogo Resolver.

      Nota: El icono de Comprobación previa muestra una marca de verificación verde, que indica que no hay advertencias y que el modelo está listo para resolverlo.
   2. Haga clic en Resolver estudio 1 para ejecutar el análisis y cerrar el cuadro de diálogo.

      Nota: La creación de mallas y la resolución del análisis pueden tardar varios minutos.

   3. Cuando el análisis se haya completado, haga clic en Cerrar para cerrar el cuadro de diálogo Estado de la tarea.

      La ficha Resultados se abre automáticamente para que pueda ver los resultados.

2. Anime el resultado Desplazamiento modal total para Modo de pandeo 1 mediante la opción Velocidad más rápida y la opción Bidireccional para mostrar el ciclo de desplazamiento de pandeo completo.

   1. En la lista desplegable Modo de pandeo junto a la leyenda de trazado, confirme que esté seleccionado Modo de pandeo 1.
   2. Haga clic en (espacio de trabajo Simulación > ficha Resultados > panel Herramientas de resultados > Animar) para abrir el cuadro de diálogo Animar.
   3. Active la opción Bidireccional para crear una animación sinusoidal repetida.
   4. En la lista desplegable Velocidad, seleccione Más rápido.
   5. Haga clic en Reproducir.

3. Mientras la animación sigue en ejecución, elija el siguiente modo de pandeo en la lista desplegable Modo de pandeo junto a la leyenda del trazado. Observe la forma de este modo. Repita el procedimiento hasta que haya visto los tres modos de pandeo y, a continuación, haga clic en Aceptar para cerrar el cuadro de diálogo Animar.

   El resultado del Modo de pandeo 1 debe tener el siguiente aspecto:



   Normalmente se busca el factor de carga de pandeo más bajo en los distintos modos.

   Observe que el primer modo tiene el factor de carga de pandeo más bajo. Los tres modos tienen un factor de carga de pandeo inferior a uno, lo que significa que se produce el pandeo. Por lo general, el resultado deseado es el primer factor de carga positivo. La forma creada en los análisis de pandeo se basa en formas de frecuencia natural, por lo que la forma se puede mostrar como el reflejo de cómo se produce realmente el pandeo. Por ejemplo, la imagen anterior tiene las patas apuntando hacia dentro para el desplazamiento, donde esperaríamos que las patas se contraigan hacia afuera.

   Si ejecuta un análisis de tensión estática con la misma configuración, obtendrá un factor de seguridad mayor que 10. Un factor elevado de seguridad es engañoso y sugiere que el diseño es viable. Por este motivo, debe ejecutar un análisis de tensión estática y un análisis de pandeo estructural.

   Como sucede con cualquier problema de diseño, hay más de una solución que puede utilizar para evitar el pandeo. En la siguiente actividad, clone el estudio y cambie el material.

Resumen de la actividad 3

En esta actividad:

• Ha ejecutado el análisis.
• Ha visto los resultados para determinar si es probable que la mesa de plástico se pandee.
• Ha animado y ha visto los tres modos de vibración para identificar el modo con el factor de carga de pandeo más bajo.
